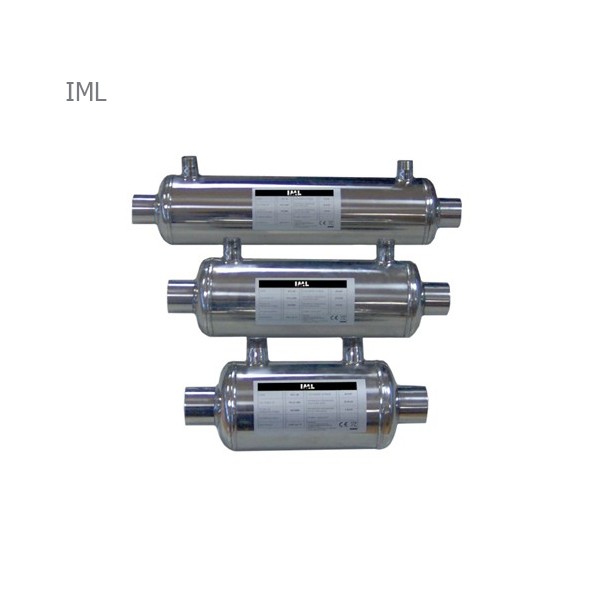

مبدل حرارتی پوسته و لوله استخر یکی از تجهیزات مهم برای انتقال حرارت و گرم کردن آب استخر است که با استفاده از یک مدار گرم و یک مدار آب استخر، انرژی حرارتی را بدون اختلاط مستقیم سیالات منتقل می‌کند. این نوع مبدل به دلیل ساختار مقاوم و قابلیت استفاده در سیستم‌های مختلف گرمایشی، در استخرهای خانگی، ویلایی، عمومی و مجموعه‌های ورزشی کاربرد دارد.
خرید مبدل حرارتی پوسته و لوله استخر باید بر اساس حجم آب استخر، دمای مورد نیاز، ظرفیت سیستم گرمایشی، دبی آب، جنس مبدل و شرایط نصب انجام شود. انتخاب ظرفیت مناسب مبدل می‌تواند به افزایش سرعت گرمایش و عملکرد بهتر سیستم تأسیسات استخر کمک کند.
مبدل حرارتی پوسته و لوله استخر چیست؟
مبدل حرارتی پوسته و لوله دستگاهی است که برای انتقال گرما بین دو سیال با دمای متفاوت استفاده می‌شود. در این نوع مبدل، یک سیال درون مجموعه‌ای از لوله‌ها و سیال دیگر در فضای اطراف لوله‌ها و داخل پوسته جریان پیدا می‌کند و حرارت از طریق دیواره لوله‌ها منتقل می‌شود.
در سیستم گرمایش استخر، معمولاً آب گرم تولیدشده توسط بویلر، پکیج، دیگ یا سایر منابع گرمایشی در یک مدار جریان دارد و آب استخر در مدار دیگر حرکت می‌کند. انتقال حرارت بین این دو مدار باعث افزایش دمای آب استخر می‌شود.
کاربرد مبدل حرارتی پوسته و لوله استخر
- گرم کردن آب استخر
- انتقال حرارت بین مدار گرمایش و مدار استخر
- استفاده در سیستم‌های گرمایش استخر و جکوزی
- اتصال سیستم گرمایشی به مدار گردش آب استخر
- افزایش راندمان فرآیند گرمایش آب
- استفاده در پروژه‌های خانگی، ویلایی، تجاری و ورزشی
نحوه عملکرد مبدل حرارتی پوسته و لوله استخر
عملکرد مبدل حرارتی پوسته و لوله بر پایه انتقال حرارت از سیال گرم به سیال سرد انجام می‌شود. آب گرم مدار گرمایش وارد یکی از مسیرهای مبدل شده و آب استخر نیز از مسیر دیگر عبور می‌کند. حرارت از طریق سطح لوله‌ها منتقل شده و دمای آب استخر افزایش پیدا می‌کند.
در این فرآیند دو سیال به صورت مستقیم با یکدیگر مخلوط نمی‌شوند و انتقال انرژی از طریق جداره‌های فلزی انجام می‌شود. میزان انتقال حرارت به عواملی مانند اختلاف دما، دبی سیالات، سطح انتقال حرارت و طراحی مبدل بستگی دارد.
اجزای مبدل حرارتی پوسته و لوله استخر
- پوسته مبدل
- لوله‌های انتقال حرارت
- صفحات لوله یا تیوب‌شیت
- اتصالات ورودی و خروجی
- واشرها و قطعات آب‌بندی
- مسیرهای گردش سیال گرم و آب استخر
مزایای مبدل حرارتی پوسته و لوله استخر
- انتقال مناسب حرارت بین دو مدار
- عدم اختلاط مستقیم آب استخر با سیال مدار گرمایش
- قابلیت استفاده با منابع مختلف گرمایشی
- ساختار مناسب برای کاربردهای تأسیساتی
- امکان استفاده در ظرفیت‌های مختلف
- قابلیت استفاده در سیستم‌های گرمایش استخر و جکوزی
- امکان سرویس و نگهداری دوره‌ای
جنس مبدل حرارتی پوسته و لوله استخر
جنس مبدل حرارتی اهمیت زیادی در عملکرد و طول عمر آن دارد. مبدل در تماس با آب استخر و مواد شیمیایی مورد استفاده برای نگهداری آب قرار دارد؛ بنابراین انتخاب متریال مناسب باید بر اساس کیفیت آب، میزان مواد شیمیایی، دمای کاری و شرایط سیستم انجام شود.
در ساخت مبدل‌های حرارتی استخر از موادی مانند استیل ضدزنگ، تیتانیوم و آلیاژهای مقاوم استفاده می‌شود. انتخاب جنس مناسب به شرایط پروژه و مشخصات آب استخر بستگی دارد و برای آب‌هایی با شرایط خورندگی بالاتر باید متریال سازگار با همان شرایط انتخاب شود.
ظرفیت مبدل حرارتی استخر
ظرفیت مبدل حرارتی باید متناسب با نیاز گرمایشی استخر انتخاب شود. حجم آب استخر تنها عامل تعیین‌کننده نیست و مواردی مانند دمای اولیه و مطلوب آب، دمای منبع گرمایش، میزان اتلاف حرارت، دبی آب و شرایط محیطی نیز در انتخاب ظرفیت مؤثر هستند.
انتخاب مبدل با ظرفیت نامناسب می‌تواند باعث افزایش زمان گرمایش یا عملکرد غیربهینه سیستم شود. به همین دلیل بهتر است ظرفیت مبدل بر اساس محاسبات گرمایشی و مشخصات واقعی پروژه تعیین شود.
نصب مبدل حرارتی پوسته و لوله استخر
نصب صحیح مبدل حرارتی تأثیر مستقیمی بر عملکرد و طول عمر آن دارد. مبدل باید در مسیر مناسب مدار گرمایش و مدار آب استخر قرار گرفته و اتصالات آن مطابق مشخصات فنی محصول انجام شود.
- انتخاب محل مناسب برای نصب
- بررسی جهت ورودی و خروجی سیالات
- اتصال صحیح به مدار گرمایش
- اتصال مناسب به مدار گردش آب استخر
- آب‌بندی دقیق اتصالات
- بررسی فشار و دبی هر دو مدار
- هواگیری و تست عملکرد سیستم پس از نصب
نگهداری مبدل حرارتی پوسته و لوله استخر
نگهداری دوره‌ای مبدل حرارتی برای حفظ راندمان انتقال حرارت اهمیت زیادی دارد. تجمع رسوب داخل لوله‌ها یا ایجاد گرفتگی در مسیر جریان می‌تواند باعث کاهش انتقال حرارت و افزایش افت فشار شود.
- بررسی دوره‌ای افت فشار
- کنترل دمای ورودی و خروجی
- بررسی نشتی اتصالات
- بررسی و پاک‌سازی رسوبات در صورت نیاز
- کنترل کیفیت آب استخر
- بررسی وضعیت آب‌بندی‌ها و واشرها
- سرویس دوره‌ای مطابق دستورالعمل سازنده
عوامل مؤثر بر راندمان مبدل حرارتی استخر
- اختلاف دمای بین دو مدار
- دبی آب استخر
- دبی سیال گرم
- سطح انتقال حرارت مبدل
- تمیزی و عدم وجود رسوب در لوله‌ها
- جنس و طراحی مبدل
- نحوه نصب و جهت جریان سیالات
قیمت مبدل حرارتی پوسته و لوله استخر
قیمت مبدل حرارتی پوسته و لوله استخر به عواملی مانند ظرفیت حرارتی، جنس بدنه و لوله‌ها، ابعاد، نوع اتصالات، برند، طراحی و شرایط بازار بستگی دارد. مبدل‌های دارای ظرفیت و متریال متفاوت، قیمت‌های متفاوتی خواهند داشت.
هنگام بررسی قیمت بهتر است علاوه بر هزینه خرید، سازگاری مبدل با آب استخر، ظرفیت گرمایشی، کیفیت ساخت و هزینه‌های نصب و نگهداری نیز در نظر گرفته شود.
خرید مبدل حرارتی پوسته و لوله استخر
برای خرید مبدل حرارتی پوسته و لوله استخر ابتدا باید مشخصات کامل سیستم گرمایش و مدار گردش آب مشخص شود. حجم استخر، ظرفیت منبع گرمایشی، دمای مورد نیاز، دبی آب و شرایط محیطی از عوامل مهم در انتخاب مبدل مناسب هستند.
همچنین باید جنس مبدل با شرایط آب استخر سازگاری داشته باشد. انتخاب صحیح مبدل می‌تواند به گرمایش مؤثرتر آب، کاهش زمان رسیدن به دمای مطلوب و عملکرد پایدار سیستم کمک کند.
نکات مهم هنگام خرید مبدل حرارتی پوسته و لوله استخر
- تعیین ظرفیت حرارتی مورد نیاز
- بررسی حجم آب استخر
- بررسی دمای مورد نیاز آب
- توجه به دبی مدار استخر و مدار گرمایش
- انتخاب جنس مناسب برای شرایط آب
- بررسی فشار کاری مبدل
- توجه به نوع و ابعاد اتصالات
- بررسی کیفیت ساخت و خدمات پس از فروش
جمع‌بندی
مبدل حرارتی پوسته و لوله استخر یکی از تجهیزات مهم برای انتقال حرارت و گرمایش آب استخر است که با استفاده از دو مدار مجزا، انرژی حرارتی را از منبع گرمایش به آب استخر منتقل می‌کند. انتخاب ظرفیت مناسب، استفاده از متریال سازگار با شرایط آب، نصب اصولی و نگهداری منظم می‌تواند باعث افزایش راندمان و طول عمر سیستم گرمایش استخر شود.
سوالات متداول
مبدل حرارتی پوسته و لوله استخر چه کاربردی دارد؟
این مبدل برای انتقال حرارت از مدار گرمایش به آب استخر و افزایش دمای آب مورد استفاده قرار می‌گیرد.
مبدل حرارتی پوسته و لوله چگونه کار می‌کند؟
آب گرم مدار گرمایش و آب استخر از مسیرهای جداگانه مبدل عبور می‌کنند و حرارت از طریق جداره لوله‌ها از سیال گرم به آب استخر منتقل می‌شود.
چگونه ظرفیت مبدل حرارتی استخر را انتخاب کنیم؟
ظرفیت مبدل باید بر اساس حجم استخر، دمای مورد نیاز، دمای منبع گرمایش، دبی آب و میزان اتلاف حرارت پروژه تعیین شود.
قیمت مبدل حرارتی پوسته و لوله استخر به چه عواملی بستگی دارد؟
ظرفیت حرارتی، جنس، ابعاد، نوع اتصالات، برند، طراحی و شرایط بازار از عوامل مؤثر بر قیمت مبدل هستند.
چگونه از مبدل حرارتی استخر نگهداری کنیم؟
با کنترل دما و فشار، بررسی نشتی، جلوگیری از تجمع رسوب و انجام سرویس دوره‌ای می‌توان عملکرد مبدل را حفظ کرد.
