فن و هواکش سانتریفیوژ دماتجهیز در سیستمهای تهویه مطبوع، صنعتی و ساختمانی برای جابه‌جایی و تخلیه هوا مورد استفاده قرار می‌گیرد. فن سانتریفیوژ به دلیل ساختار پروانه و قابلیت ایجاد فشار مناسب، گزینه‌ای کاربردی برای سیستم‌هایی است که هوا باید از مسیر کانال، فیلتر، دریچه یا سایر تجهیزات عبور کند.
انتخاب صحیح فن سانتریفیوژ باید بر اساس دبی هوا، فشار استاتیکی، نوع سیال، دمای کاری، شرایط محیطی، نوع پروانه، سرعت دوران و توان موتور انجام شود. بررسی نقطه کاری فن و تطبیق آن با مشخصات سیستم، نقش مهمی در راندمان و عملکرد پایدار دستگاه دارد.
فن سانتریفیوژ چیست؟
فن سانتریفیوژ نوعی فن دینامیکی است که هوا را از قسمت ورودی مکش کرده و با استفاده از پروانه چرخان، جریان هوا را در جهت شعاعی یا تقریباً شعاعی به سمت خروجی هدایت میکند. این ساختار امکان تولید فشار بیشتری نسبت به بسیاری از فن‌های محوری فراهم میکند.
به همین دلیل فن‌های سانتریفیوژ در سیستمهای کانالی و کاربردهایی که مقاومت مسیر هوا قابل توجه است، کاربرد گسترده‌ای دارند.
کاربرد فن سانتریفیوژ
فن سانتریفیوژ میتواند برای تهویه ساختمان‌ها، تخلیه هوای صنعتی، تهویه کارگاهها، سالن‌های تولید، پارکینگ‌ها، آشپزخانه‌های صنعتی، سیستمهای هواساز و بسیاری از کاربردهای دیگر استفاده شود.
نوع فن باید متناسب با شرایط هوا و نیاز پروژه انتخاب شود. در محیط‌هایی که هوا دارای گردوغبار، رطوبت یا آلاینده است، مشخصات متریال و طراحی پروانه اهمیت بیشتری پیدا میکند.
ساختار فن سانتریفیوژ
اجزای اصلی فن سانتریفیوژ شامل پروانه، محفظه، محور، الکتروموتور و مجموعه انتقال نیرو است. طراحی هر بخش بر عملکرد نهایی فن، میزان هوادهی، فشار تولیدی، راندمان و سطح صدا تأثیر دارد.
در برخی مدل‌ها موتور به صورت مستقیم به محور پروانه متصل است و در برخی کاربردهای دیگر از سیستم انتقال تسمه و پولی استفاده میشود.

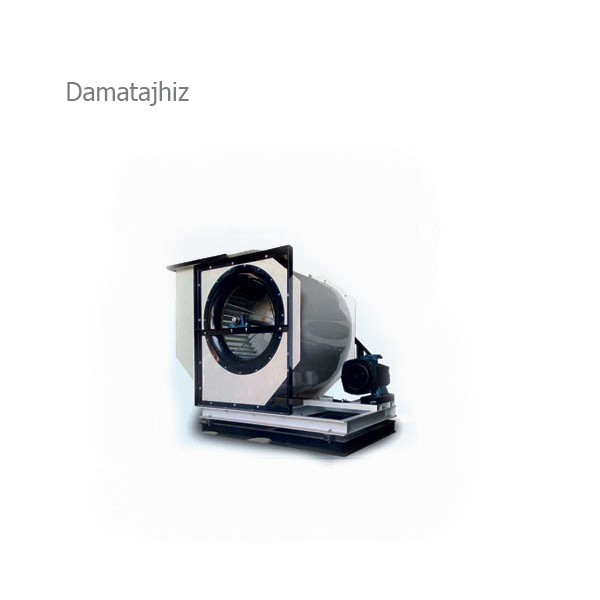

پروانه فن سانتریفیوژ
پروانه یکی از مهم‌ترین اجزای فن است و شکل پره‌ها میتواند رفتار فن را در برابر دبی و فشار تغییر دهد. پروانه‌ها بر اساس کاربرد ممکن است با پره‌های رو به جلو، رو به عقب یا شعاعی طراحی شوند.
انتخاب نوع پروانه باید بر اساس فشار مورد نیاز، راندمان، نوع هوا و شرایط عملیاتی انجام شود.
دبی هوای فن سانتریفیوژ
دبی هوا مقدار جریان عبوری از فن در واحد زمان است. این پارامتر باید بر اساس نیاز واقعی سیستم تهویه تعیین شود.
در سیستمهای ساختمانی می‌توان دبی مورد نیاز را بر اساس حجم فضا و نرخ تعویض هوا محاسبه کرد، در حالی که در کاربردهای صنعتی ممکن است نوع فرآیند، میزان آلاینده و شرایط تولید نیز در تعیین دبی نقش داشته باشند.
فشار استاتیکی
فشار استاتیکی نشان‌دهنده توان فن برای غلبه بر مقاومت سیستم است. کانال، زانوها، فیلترها، دمپرها، دریچه‌ها و سایر اجزا باعث افت فشار می‌شوند.
اگر فن بدون توجه به افت فشار شبکه انتخاب شود، ممکن است دبی واقعی بسیار کمتر از مقدار مورد انتظار باشد. بنابراین نقطه کاری فن باید در شرایط واقعی سیستم بررسی شود.
فن سانتریفیوژ مستقیم
در فن‌های با انتقال مستقیم، موتور و پروانه به صورت مستقیم به یکدیگر متصل هستند. این ساختار میتواند باعث کاهش تعداد قطعات مکانیکی و ساده‌تر شدن نگهداری شود.
انتخاب این ساختار به سرعت مورد نیاز پروانه، توان موتور و شرایط کاری سیستم بستگی دارد.
فن سانتریفیوژ تسمهای
در سیستمهای تسمهای، انتقال توان موتور به پروانه از طریق تسمه و پولی انجام میشود. این ساختار امکان تغییر سرعت پروانه را فراهم میکند و در برخی کاربردهای صنعتی و تهویه‌ای مورد استفاده قرار می‌گیرد.
بازرسی تسمه، وضعیت پولی و تنظیم کشش تسمه از اقدامات مهم نگهداری این نوع فن محسوب میشود.
فن سانتریفیوژ صنعتی
فن‌های سانتریفیوژ صنعتی برای شرایط کاری مستمر و کاربردهای سنگین طراحی می‌شوند. در این تجهیزات علاوه بر ظرفیت هوادهی، استحکام بدنه، نوع پروانه، یاتاقانها، موتور و شرایط محیطی باید بررسی شود.
در محیط‌های صنعتی ممکن است هوا دارای ذرات جامد یا مواد خورنده باشد. در چنین شرایطی انتخاب متریال مناسب و طراحی متناسب با سیال اهمیت ویژه‌ای دارد.
فن سانتریفیوژ تهویه مطبوع
در سیستمهای تهویه مطبوع، فن سانتریفیوژ میتواند برای تأمین یا تخلیه هوا در هواسازها و شبکههای کانالی مورد استفاده قرار گیرد. عملکرد فن باید با ظرفیت هواساز و مقاومت شبکه هماهنگ باشد.
در پروژه‌های حساس، سطح صدا و ارتعاش نیز باید در کنار دبی و فشار مورد توجه قرار گیرد.
صدای فن سانتریفیوژ
صدای تولیدشده توسط فن به سرعت دوران، طراحی پروانه، جریان هوا، شرایط نصب و ساختار سیستم وابسته است. انتخاب نقطه کاری مناسب و جلوگیری از کارکرد فن خارج از محدوده طراحی میتواند به کاهش صدا کمک کند.
همچنین استفاده از لرزهگیر، اتصال انعطافپذیر و طراحی صحیح کانال میتواند انتقال صدا و ارتعاش به ساختمان را کاهش دهد.
مزایای فن سانتریفیوژ
- قابلیت ایجاد فشار مناسب برای شبکههای کانالی
- مناسب برای کاربردهای ساختمانی و صنعتی
- تنوع در نوع پروانه و ساختار
- امکان استفاده برای تخلیه و تأمین هوا
- قابلیت استفاده در سیستمهای تهویه مطبوع
- امکان انتخاب مدل متناسب با شرایط کاری
- قابلیت استفاده در کاربردهای دارای افت فشار بالا
انتخاب موتور فن
توان موتور باید با نقطه کاری فن هماهنگ باشد. انتخاب موتور بیش از نیاز میتواند باعث افزایش هزینه اولیه و مصرف انرژی شود و انتخاب موتور با توان ناکافی نیز ممکن است باعث اضافه‌بار و کاهش عمر موتور شود.
نوع برق، دور موتور، روش راه‌اندازی، راندمان و شرایط محیطی نیز باید در انتخاب موتور بررسی شوند.
راندمان فن سانتریفیوژ
راندمان فن نشان می‌دهد چه مقدار از توان ورودی به جابه‌جایی مؤثر هوا تبدیل میشود. انتخاب فن در محدوده مناسب منحنی عملکرد، کاهش افت فشار غیرضروری و نگهداری صحیح میتواند به بهبود راندمان سیستم کمک کند.
کارکرد طولانی فن خارج از محدوده طراحی میتواند باعث افزایش مصرف انرژی، صدا و ارتعاش شود.
نصب فن سانتریفیوژ
محل نصب باید از استحکام کافی برخوردار باشد و دستگاه به شکل صحیح تراز شود. در سیستمهای کانالی، شکل ورودی و خروجی و نحوه اتصال کانال میتواند بر عملکرد فن تأثیر بگذارد.
برای کاهش انتقال ارتعاش، استفاده از لرزهگیر مناسب و اتصال انعطافپذیر در محل‌های لازم توصیه میشود.
نگهداری فن سانتریفیوژ
بازرسی دورهای پروانه، موتور، یاتاقانها، تسمه‌ها، اتصالات و بدنه برای حفظ عملکرد دستگاه ضروری است. تجمع گردوغبار روی پروانه میتواند باعث عدم تعادل و افزایش ارتعاش شود.
در مدلهای تسمهای، کشش و وضعیت تسمه باید کنترل شود و در صورت مشاهده فرسودگی، تعویض گردد.
نکات مهم هنگام خرید فن سانتریفیوژ
برای خرید فن و هواکش سانتریفیوژ ابتدا باید دبی و فشار استاتیکی مورد نیاز مشخص شود. سپس نوع پروانه، سرعت، توان موتور، نوع انتقال نیرو، جنس بدنه و شرایط محیطی بررسی شوند.
در کاربردهای صنعتی باید ویژگی‌های هوای عبوری، دمای کاری و وجود گردوغبار یا مواد خورنده نیز مشخص شود تا فن مناسب انتخاب گردد.
جمع‌بندی
فن و هواکش سانتریفیوژ دماتجهیز برای کاربردهای مختلف تهویه و جابه‌جایی هوا در سیستمهای ساختمانی و صنعتی قابل استفاده است. مزیت اصلی ساختار سانتریفیوژ، قابلیت تأمین فشار مناسب برای غلبه بر مقاومت شبکه کانال است.
انتخاب صحیح فن باید بر اساس دبی، فشار، نوع هوا، شرایط کاری و مشخصات موتور انجام شود. نصب اصولی و سرویس منظم نیز برای حفظ راندمان، کاهش صدا و افزایش عمر مفید دستگاه اهمیت دارد.
سوالات متداول
فن سانتریفیوژ چیست؟
فن سانتریفیوژ نوعی فن دینامیکی است که هوا را از ورودی مکش کرده و با استفاده از پروانه چرخان به سمت خروجی هدایت میکند.
فن سانتریفیوژ در چه کاربردهایی استفاده میشود؟
در سیستمهای تهویه مطبوع، شبکههای کانالی، هواسازها، تهویه صنعتی، کارگاهها، سالنها و بسیاری از کاربردهای تخلیه و تأمین هوا استفاده میشود.
دبی فن سانتریفیوژ چیست؟
دبی مقدار هوایی است که فن در واحد زمان جابهجا میکند و باید بر اساس نیاز واقعی سیستم تهویه تعیین شود.
فشار استاتیکی فن چرا مهم است؟
فشار استاتیکی مشخص میکند فن تا چه اندازه میتواند بر مقاومت شبکه کانال و تجهیزات موجود در مسیر هوا غلبه کند.
فن سانتریفیوژ مستقیم بهتر است یا تسمهای؟
انتخاب به کاربرد و شرایط طراحی بستگی دارد. مدل مستقیم ساختار ساده‌تری دارد و مدل تسمهای امکان انعطاف بیشتر در انتقال توان و سرعت را فراهم میکند.
آیا فن سانتریفیوژ نیاز به سرویس دارد؟
بله، پروانه، موتور، یاتاقانها، اتصالات و در مدلهای تسمهای، تسمه و پولی باید به صورت دورهای بررسی شوند.
چگونه صدای فن سانتریفیوژ را کاهش دهیم؟
انتخاب فن در نقطه کاری مناسب، نصب صحیح، استفاده از لرزهگیر و اتصال انعطافپذیر و طراحی مناسب کانال میتواند به کاهش صدا و ارتعاش کمک کند.
هنگام خرید فن سانتریفیوژ چه مشخصاتی مهم است؟
دبی هوا، فشار استاتیکی، نوع پروانه، سرعت دوران، توان موتور، نوع انتقال نیرو، جنس بدنه و شرایط محیطی از مهم‌ترین مشخصات هستند.
