فن سانتریفوژ و آکسیال از تجهیزات اصلی جابه‌جایی و تهویه هوا در ساختمان‌ها، مراکز تجاری، کارگاه‌ها، کارخانه‌ها و سیستمهای تهویه صنعتی هستند. انتخاب بین فن سانتریفوژ و فن آکسیال به عواملی مانند دبی هوا، فشار استاتیکی، طول و ساختار کانال، نوع کاربری، شرایط محیطی و نحوه نصب بستگی دارد.
فن آکسیال معمولاً برای جابه‌جایی حجم بالای هوا در فشارهای پایینتر مورد استفاده قرار می‌گیرد، در حالی که فن سانتریفوژ برای سیستم‌هایی که با مقاومت بیشتر در مسیر هوا مواجه هستند، گزینه مناسبی است. بنابراین برای خرید فن سانتریفوژ و آکسیال باید ابتدا مشخصات فنی و نقطه کاری سیستم تهویه تعیین شود.
فن سانتریفوژ و آکسیال چیست؟
فن تجهیزی مکانیکی برای ایجاد جریان هوا است. موتور، پروانه را به حرکت درمی‌آورد و انرژی مکانیکی را به جریان هوا منتقل میکند. تفاوت اصلی فن سانتریفوژ و آکسیال در جهت حرکت هوا نسبت به محور چرخش پروانه و ویژگی‌های عملکردی آنها است.
در فن آکسیال، هوا تقریباً در امتداد محور پروانه حرکت میکند. در فن سانتریفوژ، هوا وارد بخش مرکزی پروانه شده و پس از حرکت در اثر چرخش پروانه، به سمت خروجی هدایت میشود.
فن آکسیال
فن آکسیال برای کاربردهایی که به حجم هوای بالا و فشار استاتیکی نسبتاً پایین نیاز دارند، بسیار متداول است. طراحی ساده و امکان نصب در دیوار، سقف یا مسیرهای مختلف باعث شده این فنها در تهویه عمومی کاربرد گسترده‌ای داشته باشند.
هواکش‌های آکسیال می‌توانند برای تخلیه هوای گرم، تأمین هوای تازه، تهویه سالن‌ها و ایجاد گردش هوا استفاده شوند.
فن سانتریفوژ
فن سانتریفوژ برای ایجاد فشار استاتیکی بالاتر طراحی میشود و در سیستم‌هایی که هوا باید از شبکه کانال یا تجهیزات متعدد عبور کند، کاربرد زیادی دارد.
این فنها در هواسازها، سیستمهای تهویه صنعتی، تخلیه هوای فرآیندی، آشپزخانه‌های صنعتی و شبکه‌های کانالی مورد استفاده قرار می‌گیرند.
تفاوت فن سانتریفوژ و آکسیال
مهمترین تفاوت این دو فن در جهت جریان هوا و ویژگی عملکردی آنها است. فن آکسیال معمولاً برای دبی بالا و فشار پایینتر مناسب است، در حالی که فن سانتریفوژ می‌تواند فشار استاتیکی بالاتری ایجاد کند.
| ویژگی |
فن آکسیال |
فن سانتریفوژ |
| جهت جریان هوا |
تقریباً موازی محور پروانه |
تغییر جهت جریان به سمت خروجی |
| کاربرد معمول |
تهویه عمومی و حجم هوای بالا |
سیستمهای کانالی و فشار بالاتر |
| مقاومت مناسب سیستم |
کمتر |
بیشتر |
| ساختار |
نسبتاً ساده |
پیچیده‌تر |
دبی هوای فن
دبی هوا نشان‌دهنده مقدار هوایی است که فن در واحد زمان جابهجا میکند. تعیین دبی مناسب به حجم فضا، کاربری ساختمان، تعداد دفعات تعویض هوا و نوع آلاینده بستگی دارد.
برای انتخاب فن، ظرفیت هوادهی باید در شرایط واقعی سیستم بررسی شود. عدد دبی اسمی به تنهایی برای انتخاب صحیح کافی نیست، زیرا با افزایش مقاومت شبکه، دبی واقعی فن تغییر میکند.
فشار استاتیکی
فشار استاتیکی اهمیت ویژه‌ای در سیستمهای کانالی دارد. کانال‌ها، زانوها، فیلترها، دریچه‌ها، دمپرها و سایر اجزای سیستم باعث افت فشار می‌شوند.
اگر فشار مورد نیاز سیستم به درستی محاسبه نشود، ممکن است فن با وجود ظرفیت اسمی بالا نتواند جریان هوای مورد انتظار را ایجاد کند.
انتخاب فن بر اساس نوع کاربری
برای فضاهای بزرگ با مقاومت کم، فن آکسیال می‌تواند گزینه مناسبی باشد. برای سیستمهای دارای کانال طولانی، فیلتر و تجهیزات متعدد، فن سانتریفوژ معمولاً انتخاب مناسب‌تری است.
در پروژه‌های صنعتی، علاوه بر دبی و فشار باید ویژگی‌های هوای عبوری، دما، رطوبت، گردوغبار و احتمال وجود مواد خورنده نیز بررسی شود.
فن آکسیال دیواری
فن‌های آکسیال دیواری برای تخلیه یا ورود هوا از طریق دیوار مورد استفاده قرار می‌گیرند. این تجهیزات در سالن‌ها، کارگاه‌ها، انبارها و فضاهای صنعتی کاربرد زیادی دارند.
در نصب دیواری باید مسیر ورودی و خروجی هوا آزاد باشد تا مقاومت غیرضروری در برابر جریان ایجاد نشود.
فن آکسیال کانالی
فن آکسیال کانالی در مسیر کانال نصب میشود و برای انتقال هوا در شبکه تهویه کاربرد دارد. در این نوع نصب، افت فشار شبکه باید با ظرفیت فن هماهنگ باشد.
فن سانتریفوژ کانالی
فن سانتریفوژ کانالی برای کاربردهایی مناسب است که علاوه بر دبی، فشار استاتیکی قابل توجهی نیاز دارند. انتخاب مدل باید با توجه به منحنی عملکرد و مقاومت واقعی شبکه انجام شود.
نوع پروانه
پروانه در عملکرد فن نقش اساسی دارد. در فن‌های سانتریفوژ، پروانه‌ها می‌توانند بر اساس هندسه پره به انواع مختلف تقسیم شوند. در فن‌های آکسیال نیز تعداد پره، زاویه پره، قطر پروانه و سرعت دوران بر عملکرد تأثیر می‌گذارند.
انتخاب پروانه باید بر اساس شرایط واقعی کار انجام شود و نباید صرفاً بر اساس ابعاد ظاهری فن صورت گیرد.
موتور فن
موتور باید توان لازم برای رساندن فن به نقطه کاری مورد نظر را داشته باشد. توان، دور، نوع برق، روش راه‌اندازی و شرایط محیطی از مشخصات مهم موتور هستند.
در کاربردهای مداوم، انتخاب موتور با راندمان مناسب می‌تواند به کاهش مصرف انرژی و هزینه بهره‌برداری کمک کند.
کنترل سرعت فن
در بسیاری از سیستمهای تهویه، نیاز به هوادهی در طول زمان ثابت نیست. کنترل سرعت می‌تواند امکان تنظیم دبی هوا را فراهم کند.
تجهیز کنترل دور باید با نوع موتور سازگار باشد و محدوده مجاز سرعت فن و موتور رعایت شود.
سطح صدا و ارتعاش
سرعت دوران، طراحی پروانه، وضعیت نصب و شرایط جریان هوا بر میزان صدا و ارتعاش فن تأثیر می‌گذارند. انتخاب فن در نقطه کاری مناسب و نصب صحیح از عوامل مهم کنترل صدا هستند.
در سیستمهای حساس میتوان از لرزه‌گیر و اتصالات انعطاف‌پذیر برای کاهش انتقال ارتعاش استفاده کرد.
کاربرد فنها در تهویه صنعتی
در صنایع، فنها برای تخلیه بخارات، گردوغبار، گرما، هوای آلوده و تأمین هوای تازه استفاده می‌شوند. در این کاربردها مشخصات سیال اهمیت زیادی دارد.
اگر هوای عبوری دارای ذرات جامد یا مواد خورنده باشد، باید فن با طراحی و متریال متناسب با شرایط انتخاب شود.
کاربرد فنها در ساختمان
فن‌های آکسیال و سانتریفوژ در ساختمان‌های مسکونی، اداری و تجاری نیز کاربرد دارند. تهویه سرویس‌های بهداشتی، پارکینگ، آشپزخانه، انبار، موتورخانه و فضاهای عمومی از جمله کاربردهای رایج آنها است.
نصب فن
محل نصب فن باید دارای استحکام مناسب باشد و دستگاه تراز نصب شود. مسیر جریان هوا باید تا حد امکان از تغییرات ناگهانی و موانع غیرضروری خالی باشد.
در سیستمهای کانالی، نحوه اتصال کانال به ورودی و خروجی فن می‌تواند روی افت فشار و عملکرد دستگاه تأثیر داشته باشد.
نگهداری و سرویس
بازرسی منظم پروانه، موتور، یاتاقانها، اتصالات و بدنه برای حفظ عملکرد فن ضروری است. تجمع گردوغبار روی پروانه می‌تواند باعث عدم تعادل و افزایش ارتعاش شود.

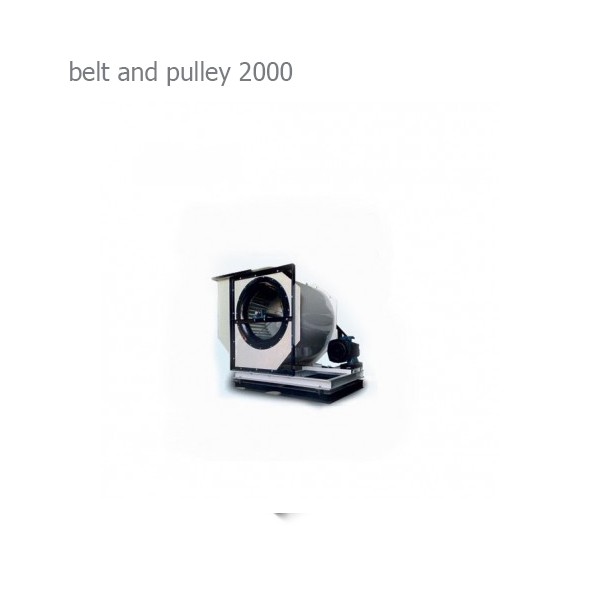

در مدلهای تسمهای، کشش و سلامت تسمه و هم‌راستایی پولی‌ها نیز باید کنترل شود.
مزایای فن سانتریفوژ و آکسیال
- جابه‌جایی مؤثر هوا
- قابلیت استفاده در سیستمهای تهویه ساختمانی
- کاربرد گسترده در صنایع
- تنوع در ظرفیت و ساختار
- امکان استفاده برای تخلیه و تأمین هوا
- قابلیت انتخاب بر اساس فشار و دبی
- امکان استفاده در سیستمهای کانالی و تهویه عمومی
راهنمای خرید فن سانتریفوژ و آکسیال
برای خرید فن سانتریفوژ و آکسیال ابتدا نوع کاربرد مشخص شود. سپس دبی هوا، فشار استاتیکی، دمای کاری، نوع سیال، روش نصب و ساعات کارکرد تعیین شوند.
در نهایت باید منحنی عملکرد فن بررسی شود تا نقطه کاری دستگاه با نیاز سیستم مطابقت داشته باشد. توجه به توان موتور به تنهایی نمی‌تواند انتخاب دقیق فن را تضمین کند.
جمع‌بندی
فن سانتریفوژ و آکسیال هر دو برای جابه‌جایی هوا کاربرد دارند اما ویژگی‌های عملکردی آنها متفاوت است. فن آکسیال بیشتر برای حجم هوای بالا و فشار پایینتر و فن سانتریفوژ برای کاربردهای دارای مقاومت بیشتر در مسیر هوا مناسب است.
انتخاب نهایی باید بر اساس محاسبات مهندسی، دبی، فشار استاتیکی، شرایط محیطی و نوع کاربرد انجام شود. نصب صحیح و نگهداری منظم نیز نقش مهمی در افزایش راندمان و طول عمر تجهیزات دارد.
سوالات متداول
تفاوت فن آکسیال و سانتریفوژ چیست؟
فن آکسیال هوا را تقریباً در امتداد محور پروانه جابهجا میکند و معمولاً برای دبی بالا و فشار پایینتر مناسب است؛ فن سانتریفوژ برای ایجاد فشار استاتیکی بالاتر کاربرد بیشتری دارد.
فن آکسیال برای چه کاربردی مناسب است؟
فن آکسیال برای تهویه عمومی، تخلیه هوا و کاربردهایی که حجم هوای بالا و مقاومت نسبتاً پایین وجود دارد مناسب است.
فن سانتریفوژ برای چه کاربردی مناسب است؟
فن سانتریفوژ برای سیستمهای کانالی و کاربردهایی که نیاز به غلبه بر افت فشار بیشتری دارند استفاده میشود.
برای انتخاب فن چه مشخصاتی باید بررسی شود؟
دبی، فشار استاتیکی، نوع پروانه، سرعت دوران، توان موتور، شرایط محیطی و نحوه نصب از مهمترین مشخصات هستند.
آیا نوع موتور در انتخاب فن اهمیت دارد؟
بله، توان، سرعت، نوع برق، راندمان و شرایط کاری موتور باید با مشخصات فن و نیاز سیستم هماهنگ باشد.
آیا فنها نیاز به سرویس دورهای دارند؟
بله، تمیزکاری پروانه، بررسی موتور، یاتاقانها، اتصالات و در مدلهای تسمهای کنترل تسمه و پولی باید به صورت دورهای انجام شود.
آیا میتوان سرعت فن را کنترل کرد؟
در مدلهای سازگار با کنترل دور، میتوان سرعت فن را متناسب با نیاز سیستم تنظیم کرد؛ کنترلر باید با نوع موتور مطابقت داشته باشد.
هنگام خرید فن سانتریفوژ و آکسیال چه نکتهای مهمتر است؟
مهمترین نکته تطبیق دبی و فشار مورد نیاز سیستم با منحنی عملکرد فن است و انتخاب نباید صرفاً بر اساس توان یا ابعاد فن انجام شود.
