روفتاپ پکیج هواساز یا Rooftop Package Unit یکی از تجهیزات یکپارچه تهویه مطبوع است که برای تأمین سرمایش، گرمایش، فیلتراسیون و توزیع هوای مطبوع در ساختمانهای مختلف مورد استفاده قرار می‌گیرد. این دستگاه معمولاً در فضای بیرونی و روی بام ساختمان نصب می‌شود و مجموعه‌ای از تجهیزات تهویه و تبرید را در یک پکیج واحد در اختیار پروژه قرار می‌دهد.
استفاده از روفتاپ پکیج هواساز میتواند نیاز به نصب تعداد زیادی تجهیزات مجزا در موتورخانه یا فضاهای داخلی ساختمان را کاهش دهد. این سیستم در ساختمانهای تجاری، سالن‌ها، مراکز خرید، رستورانها، کارخانهها، انبارها، مراکز ورزشی و سایر پروژه‌هایی که به حجم بالایی از هوای تهویه‌شده نیاز دارند کاربرد دارد.
روفتاپ پکیج هواساز چیست؟

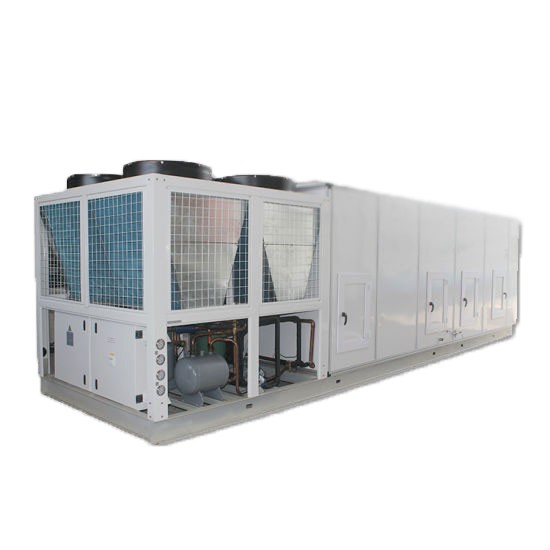

روفتاپ پکیج هواساز دستگاهی یکپارچه است که معمولاً روی بام ساختمان نصب می‌شود و اجزای اصلی مربوط به تولید و آماده‌سازی هوای مطبوع را در یک مجموعه قرار می‌دهد. بسته به طراحی دستگاه، این تجهیزات میتوانند شامل کمپرسور، کویل سرمایشی و گرمایشی، فن، فیلتر، دمپر، بخش اختلاط هوای تازه و برگشتی و سیستم کنترل باشند.
هوای مورد نیاز پس از عبور از مراحل مختلف آماده‌سازی، از طریق کانال به فضاهای داخلی ساختمان منتقل می‌شود. در نتیجه، روفتاپ پکیج میتواند به عنوان یک سیستم تهویه نسبتاً مستقل برای یک ساختمان یا بخش مشخصی از آن مورد استفاده قرار گیرد.
اجزای اصلی روفتاپ پکیج هواساز
ساختار دقیق دستگاه با توجه به ظرفیت و کاربرد متفاوت است، اما یک روفتاپ پکیج هواساز معمولاً از اجزای زیر تشکیل می‌شود:
- کمپرسور سیستم تبرید
- کویل سرمایشی
- کویل گرمایشی
- فن تأمین هوا
- فیلترهای هوا
- دمپر هوای تازه
- دمپر هوای برگشتی
- بخش اختلاط هوا
- سیستم کنترل و ترموستات
- تابلو برق
- بدنه و شاسی دستگاه
- عایق حرارتی داخلی
در مدل‌های پیشرفته‌تر ممکن است تجهیزاتی مانند اینورتر، کنترل ظرفیت، فیلترهای تخصصی، بازیاب انرژی و تجهیزات کنترلی پیشرفته نیز در نظر گرفته شود.
نحوه عملکرد روفتاپ پکیج
در حالت سرمایش، هوای برگشتی ساختمان میتواند با بخشی از هوای تازه مخلوط شده و پس از عبور از فیلتر، از روی کویل سرمایشی عبور کند. هوای سردشده سپس توسط فن به شبکه کانال ارسال می‌شود.
در حالت گرمایش نیز هوا از روی کویل گرمایشی عبور کرده و پس از رسیدن به دمای مورد نظر به فضای داخلی منتقل می‌شود. روش تأمین گرمایش میتواند بسته به مدل دستگاه متفاوت باشد و از کویل آب گرم، گاز یا سایر روش‌های طراحی‌شده توسط سازنده استفاده شود.
تفاوت روفتاپ پکیج با هواساز معمولی
هواساز معمولی معمولاً وظیفه آماده‌سازی و توزیع هوا را بر عهده دارد و برای تولید سرمایش یا گرمایش ممکن است به تجهیزات مرکزی مانند چیلر و بویلر متصل شود.
در مقابل، روفتاپ پکیج مجموعه‌ای یکپارچه‌تر است که میتواند بخش قابل توجهی از تجهیزات مورد نیاز برای سرمایش و تهویه را در یک دستگاه جمع کند. به همین دلیل در پروژه‌هایی که فضای موتورخانه محدود است یا نصب تجهیزات روی بام امکان‌پذیر است، این سیستم میتواند گزینه مناسبی باشد.
مزایای روفتاپ پکیج هواساز
- یکپارچه بودن بخش قابل توجهی از تجهیزات سیستم
- امکان نصب روی بام و استفاده بهتر از فضای داخلی ساختمان
- کاهش نیاز به فضای موتورخانه در برخی پروژهها
- امکان تأمین هوای تازه
- قابلیت استفاده از فیلترهای مختلف
- امکان سرمایش و گرمایش در یک سیستم
- قابلیت اتصال به شبکه کانال‌کشی
- دسترسی نسبتاً مناسب برای سرویس تجهیزات در فضای بیرونی
- مناسب برای پروژه‌های تجاری و صنعتی با ظرفیت‌های مختلف
کاربرد روفتاپ پکیج هواساز
روفتاپ پکیجها در پروژه‌هایی که نیاز به سیستم تهویه مستقل یا نیمه‌مرکزی دارند استفاده می‌شوند. مهم‌ترین کاربردهای این تجهیزات عبارت‌اند از:
- مراکز خرید
- فروشگاه‌های بزرگ
- رستورانها و فودکورت‌ها
- سالنهای ورزشی
- سالنهای اجتماعات
- ساختمانهای اداری
- کارخانهها
- انبارها
- کارگاه‌ها
- مراکز تجاری
- پروژه‌های صنعتی
روفتاپ پکیج برای ساختمانهای تجاری
در ساختمانهای تجاری معمولاً حجم هوای تازه و ظرفیت سرمایشی نسبتاً بالایی مورد نیاز است. روفتاپ پکیج میتواند هوای تازه و برگشتی را مدیریت کرده و پس از تنظیم شرایط هوا، آن را از طریق شبکه کانال در بخش‌های مختلف توزیع کند.
در این پروژهها باید ظرفیت دستگاه، میزان هوای تازه، تعداد مناطق تحت پوشش و نحوه کانال‌کشی از ابتدا به صورت دقیق طراحی شود.
روفتاپ پکیج برای سالن و فضای بزرگ
سالنهای ورزشی، نمایشگاه‌ها و فضاهای بزرگ معمولاً به حجم بالایی از هوای تهویه‌شده نیاز دارند. استفاده از یک یا چند روفتاپ پکیج میتواند امکان تأمین هوای مورد نیاز این فضاها را فراهم کند.
در پروژه‌های بزرگ، استفاده از چند دستگاه به جای یک دستگاه بسیار بزرگ میتواند امکان زون‌بندی بهتر و کنترل مستقل‌تر بخش‌های مختلف را فراهم کند.
ظرفیت روفتاپ پکیج هواساز
ظرفیت روفتاپ پکیج باید بر اساس بار سرمایشی و گرمایشی واقعی ساختمان تعیین شود. انتخاب ظرفیت صرفاً بر اساس متراژ میتواند باعث انتخاب نادرست دستگاه شود.
عواملی مانند شرایط آب‌وهوایی، ارتفاع سقف، تعداد افراد، تابش خورشید، نوع پنجره‌ها، عایق‌بندی، تجهیزات داخلی و میزان هوای تازه مورد نیاز در محاسبه ظرفیت تأثیر دارند.
اهمیت هوای تازه در روفتاپ پکیج
یکی از قابلیت‌های مهم روفتاپ پکیج امکان تأمین هوای تازه برای ساختمان است. هوای تازه میتواند برای کاهش تجمع آلاینده‌ها و تأمین کیفیت مناسب هوای داخل ساختمان مورد استفاده قرار گیرد.
میزان هوای تازه باید بر اساس کاربری ساختمان، تعداد افراد و الزامات طراحی تعیین شود. ورود بیش از حد هوای تازه نیز میتواند بار سرمایشی و گرمایشی سیستم را افزایش دهد.
فیلترهای روفتاپ پکیج
فیلترها برای حذف ذرات معلق و آلودگی‌های موجود در جریان هوا استفاده می‌شوند. نوع فیلتر باید بر اساس کیفیت هوای مورد نیاز و شرایط محیط انتخاب شود.
در پروژه‌هایی که کیفیت هوای بالا اهمیت دارد، ممکن است از ترکیب چند مرحله فیلتراسیون استفاده شود. تعویض یا شست‌وشوی فیلترها نیز باید طبق برنامه نگهداری انجام شود.
فن روفتاپ پکیج
فن وظیفه انتقال هوای آماده‌شده به شبکه کانال را بر عهده دارد. ظرفیت فن باید با دبی هوای مورد نیاز و افت فشار شبکه کانال مطابقت داشته باشد.
انتخاب نامناسب فن میتواند باعث کاهش هوادهی، افزایش مصرف برق یا ایجاد صدای نامطلوب شود. بنابراین محاسبه دبی و فشار استاتیک مورد نیاز پیش از انتخاب دستگاه اهمیت زیادی دارد.
کنترل دما و رطوبت
روفتاپ پکیج میتواند به تجهیزات کنترلی برای تنظیم دمای هوای خروجی مجهز شود. در برخی پروژهها کنترل رطوبت نیز اهمیت دارد و باید در طراحی سیستم در نظر گرفته شود.
نوع کنترلر، سنسورها و روش کنترل ظرفیت میتواند بر عملکرد، آسایش حرارتی و مصرف انرژی دستگاه تأثیر بگذارد.
نصب روفتاپ پکیج هواساز
محل نصب روفتاپ پکیج باید از نظر استحکام سازه، دسترسی برای سرویس، مسیر کانال، شرایط آب‌وهوایی و دفع آب حاصل از تقطیر بررسی شود.
دستگاه باید روی شاسی یا پایه مناسب نصب شود و برای کاهش انتقال ارتعاش و صدا، تمهیدات لازم در محل نصب در نظر گرفته شود. همچنین مسیرهای هوای رفت و برگشت باید به گونه‌ای طراحی شوند که افت فشار غیرضروری ایجاد نشود.
عایق‌کاری کانال‌های روفتاپ پکیج
کانال‌های متصل به روفتاپ پکیج، به ویژه مسیرهای انتقال هوای سرد و گرم، ممکن است به عایق‌کاری حرارتی نیاز داشته باشند. عایق مناسب میتواند از اتلاف انرژی و تشکیل تعریق روی سطح کانال جلوگیری کند.
ضخامت و نوع عایق باید با توجه به دمای هوا، شرایط محیطی و مشخصات پروژه تعیین شود.
نگهداری روفتاپ پکیج
سرویس دوره‌ای برای حفظ راندمان و افزایش طول عمر دستگاه ضروری است. فیلترها، کویل‌ها، فن، کمپرسور، اتصالات الکتریکی، سیستم تخلیه آب و تجهیزات کنترلی باید در فواصل مناسب بررسی شوند.
تمیز بودن کویل‌های کندانسور نیز اهمیت زیادی دارد؛ زیرا تجمع گردوغبار و آلودگی میتواند انتقال حرارت را کاهش داده و فشار کاری سیستم تبرید را افزایش دهد.
مصرف انرژی روفتاپ پکیج
مصرف انرژی دستگاه به ظرفیت، راندمان کمپرسور، فن، شرایط کاری، دمای محیط، بار واقعی ساختمان و روش کنترل ظرفیت بستگی دارد. استفاده از کنترل ظرفیت و انتخاب دستگاه متناسب با بار واقعی میتواند به کاهش مصرف انرژی کمک کند.
همچنین عایق‌بندی مناسب ساختمان و کانال‌ها نقش مهمی در کاهش بار سرمایشی و گرمایشی سیستم دارد.
قیمت روفتاپ پکیج هواساز
قیمت روفتاپ پکیج هواساز به ظرفیت سرمایشی و گرمایشی، نوع کمپرسور، ظرفیت هوادهی، نوع کویل، نوع فیلتر، تجهیزات کنترلی، جنس بدنه و امکانات دستگاه بستگی دارد.
هزینه نصب، کانال‌کشی، تجهیزات جانبی و زیرسازی نیز باید جداگانه در برآورد نهایی پروژه در نظر گرفته شود. بنابراین مقایسه قیمت دستگاه‌ها باید بر اساس مشخصات فنی مشابه انجام شود.
خرید روفتاپ پکیج هواساز
برای خرید روفتاپ پکیج هواساز ابتدا باید بار سرمایشی و گرمایشی، دبی هوای مورد نیاز و مقدار هوای تازه مشخص شود. سپس ظرفیت دستگاه، نوع سیستم تبرید، روش گرمایش، نوع فیلتر و مشخصات فن انتخاب شود.
در پروژه‌های بزرگ، بررسی نقشه کانال‌کشی و فشار استاتیک مورد نیاز پیش از خرید ضروری است. همچنین شرایط اقلیمی محل نصب باید در انتخاب ظرفیت و مشخصات کمپرسور و کندانسور مورد توجه قرار گیرد.
تفاوت روفتاپ پکیج و پکیج یونیت
روفتاپ پکیج را می‌توان یکی از انواع پکیج‌های یکپارچه تهویه دانست که معمولاً برای نصب در فضای بیرونی و روی بام طراحی می‌شود. بسته به طراحی سازنده، تجهیزات و آرایش داخلی دستگاه میتواند متفاوت باشد.
بنابراین هنگام خرید باید به مشخصات فنی واقعی دستگاه، ظرفیت هوادهی، ظرفیت سرمایش و گرمایش، فشار استاتیک، نوع کمپرسور و تجهیزات داخلی توجه کرد و صرفاً بر اساس نام تجاری دستگاه تصمیم نگرفت.
جمع‌بندی
روفتاپ پکیج هواساز راهکاری یکپارچه برای تأمین سرمایش، گرمایش و تهویه هوا در بسیاری از ساختمانهای تجاری، صنعتی و فضاهای بزرگ است. نصب دستگاه روی بام میتواند فضای داخلی ساختمان را آزاد کرده و نیاز به نصب برخی تجهیزات در موتورخانه را کاهش دهد.
انتخاب صحیح این دستگاه باید بر اساس محاسبه بار حرارتی و برودتی، دبی هوای مورد نیاز، فشار استاتیک کانال، میزان هوای تازه، شرایط اقلیمی و الزامات پروژه انجام شود. طراحی صحیح، نصب اصولی و سرویس منظم نیز نقش مهمی در عملکرد و راندمان سیستم دارد.
سوالات متداول
روفتاپ پکیج هواساز چیست؟
روفتاپ پکیج هواساز یک سیستم یکپارچه تهویه است که معمولاً روی بام نصب می‌شود و میتواند وظایفی مانند سرمایش، گرمایش، فیلتراسیون و تأمین هوای تازه را انجام دهد.
روفتاپ پکیج هواساز در چه ساختمانهایی کاربرد دارد؟
این تجهیزات در ساختمانهای تجاری، مراکز خرید، سالنهای ورزشی، رستورانها، کارخانهها، انبارها، ساختمانهای اداری و فضاهای بزرگ مورد استفاده قرار میگیرند.
ظرفیت روفتاپ پکیج چگونه تعیین می‌شود؟
ظرفیت دستگاه باید بر اساس بار سرمایشی و گرمایشی، دبی هوا، هوای تازه، شرایط اقلیمی، تعداد افراد، مشخصات ساختمان و سایر عوامل مؤثر محاسبه شود.
مزیت نصب روفتاپ پکیج روی بام چیست؟
نصب روی بام میتواند فضای داخلی ساختمان و موتورخانه را آزاد کند و دسترسی به تجهیزات برای سرویس و نگهداری را در بسیاری از پروژهها سادهتر کند.
آیا روفتاپ پکیج میتواند هوای تازه تأمین کند؟
بله، بسیاری از روفتاپ پکیجها به بخش هوای تازه و دمپرهای مربوطه مجهز هستند و میتوانند بخشی از هوای مورد نیاز ساختمان را از هوای بیرون تأمین کنند.
قیمت روفتاپ پکیج هواساز به چه عواملی بستگی دارد؟
ظرفیت سرمایش و گرمایش، دبی هوای دستگاه، نوع کمپرسور، نوع کویل، فیلترها، فن، تجهیزات کنترلی، جنس بدنه و امکانات دستگاه از عوامل مهم تعیین‌کننده قیمت هستند.
