کانال و دریچه هوا یکی از بخش‌های مهم اجرای سیستم‌های تهویه مطبوع و توزیع هوای ساختمان است. کانال‌ها وظیفه انتقال هوای رفت، برگشت و هوای تازه را بر عهده دارند و دریچه‌ها برای توزیع، تنظیم و هدایت جریان هوا در فضاهای مختلف استفاده می‌شوند. انتخاب صحیح این تجهیزات می‌تواند در توزیع یکنواخت هوا، کاهش افت فشار و بهبود عملکرد سیستم تهویه نقش مهمی داشته باشد.
کانال و دریچه هوا در ساختمان‌های مسکونی، اداری، تجاری، صنعتی، بیمارستان‌ها، هتل‌ها، فروشگاه‌ها و سالن‌های مختلف مورد استفاده قرار می‌گیرند. نوع کانال، ابعاد، جنس، ضخامت، عایق‌کاری و نوع دریچه باید متناسب با طراحی سیستم تهویه و شرایط پروژه انتخاب شود.
کانال هوا چیست؟
کانال هوا مسیر انتقال هوای سیستم تهویه مطبوع است که هوا را از دستگاهی مانند هواساز، ایرواشر یا فن به فضاهای مختلف ساختمان منتقل می‌کند. کانال همچنین می‌تواند برای جمع‌آوری و برگشت هوا یا تخلیه هوای آلوده به کار رود.
طراحی صحیح کانال اهمیت زیادی دارد؛ زیرا ابعاد نامناسب، مسیرهای طولانی و تعداد زیاد زانوها و تغییرات ناگهانی می‌توانند افت فشار را افزایش داده و باعث کاهش دبی هوای خروجی شوند.
انواع کانال هوا
کانال گالوانیزه
کانال گالوانیزه یکی از رایج‌ترین انواع کانال‌های فلزی در سیستم‌های تهویه مطبوع است. این کانال از ورق فولادی گالوانیزه ساخته می‌شود و در پروژه‌های مسکونی، تجاری و صنعتی کاربرد گسترده‌ای دارد.
کانال اسپیرال
کانال اسپیرال دارای ساختار گرد مارپیچی است و به دلیل استحکام مناسب و ظاهر منظم در بسیاری از پروژه‌های تهویه مورد استفاده قرار می‌گیرد. این کانال می‌تواند برای مسیرهای هوای رفت، برگشت و تخلیه استفاده شود.

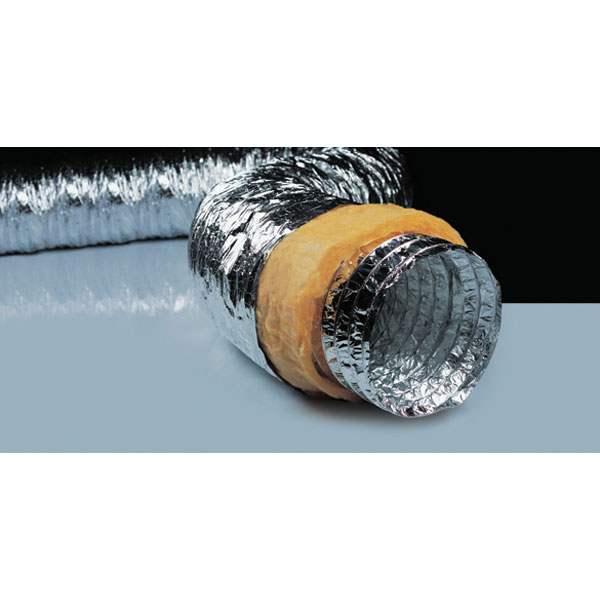

کانال فلکسیبل
کانال فلکسیبل انعطاف‌پذیری بالایی دارد و معمولاً برای اتصال بین کانال اصلی و دریچه یا تجهیزات تهویه استفاده می‌شود. این نوع کانال در فضاهایی که مسیر نصب محدود است کاربرد دارد.
کانال پیش‌عایق
کانال‌های پیش‌عایق از ساختارهایی تشکیل می‌شوند که عایق حرارتی در بدنه آن‌ها تعبیه شده است. این کانال‌ها می‌توانند وزن کمتری نسبت به برخی کانال‌های فلزی سنتی داشته باشند و در پروژه‌های مختلف تهویه استفاده شوند.
انواع دریچه هوا
دریچه هوا در انتهای مسیر کانال نصب می‌شود و وظیفه توزیع و هدایت جریان هوا را بر عهده دارد. شکل و نوع دریچه باید با نوع فضا و الگوی توزیع هوای مورد نیاز هماهنگ باشد.
- دریچه خطی
- دریچه چهارطرفه
- دریچه سقفی
- دریچه مشبک
- دریچه گرد
- دریچه جت
- دریچه برگشت هوا
- دریچه هوای تازه
- دریچه تخلیه هوا
- دریچه قابل تنظیم
کاربرد دریچه هوا
دریچه هوا نقطه نهایی انتقال جریان هوا از کانال به فضای داخلی یا برعکس است. انتخاب صحیح دریچه باعث می‌شود هوا با الگوی مناسب در فضا پخش شود و نقاط مرده یا جریان بیش از حد ایجاد نشود.
در انتخاب دریچه باید عواملی مانند حجم هوای عبوری، سرعت خروجی، ابعاد فضا، ارتفاع سقف، سطح صدای مجاز و محل نصب بررسی شوند.
دریچه رفت و برگشت هوا
دریچه‌های هوای رفت برای ورود هوای مطبوع به فضا و دریچه‌های برگشت برای جمع‌آوری و بازگرداندن هوای محیط به سیستم تهویه استفاده می‌شوند. طراحی مسیر رفت و برگشت باید به صورت هماهنگ انجام شود تا گردش هوا در فضا به شکل مناسبی صورت گیرد.
کانال هوا در سیستم هواساز
هواساز پس از آماده‌سازی هوا، آن را از طریق کانال‌های رفت به فضاهای مختلف ارسال می‌کند. هوای برگشتی نیز از طریق کانال برگشت به هواساز بازمی‌گردد.
ابعاد کانال، سرعت هوا و نحوه توزیع مسیرها باید بر اساس ظرفیت هواساز و نیاز هر فضا طراحی شود. استفاده از کانال با ابعاد نامناسب می‌تواند باعث افزایش افت فشار و مصرف انرژی فن شود.
کانال هوا برای سیستم داکت اسپلیت
در سیستم‌های داکت اسپلیت، کانال برای توزیع هوای سرد و گرم دستگاه در فضاهای مختلف استفاده می‌شود. طراحی مناسب کانال و انتخاب دریچه‌های صحیح برای دستیابی به توزیع یکنواخت دما اهمیت زیادی دارد.
کانال تهویه صنعتی
در محیط‌های صنعتی، کانال‌ها ممکن است برای انتقال هوای تازه، تخلیه هوای آلوده، دود، بخارات و هوای فرآیندی استفاده شوند. در این شرایط جنس ورق، ضخامت، نوع اتصالات و مقاومت کانال باید با شرایط محیط و نوع سیال عبوری هماهنگ باشد.
عایق‌کاری کانال هوا
کانال‌های انتقال هوای سرد و گرم در بسیاری از پروژه‌ها به عایق حرارتی نیاز دارند. عایق‌کاری مناسب می‌تواند از انتقال ناخواسته حرارت و تشکیل تعریق روی سطح کانال جلوگیری کند.
نوع و ضخامت عایق باید بر اساس دمای هوا، شرایط محیط، رطوبت و الزامات پروژه تعیین شود.
اهمیت طراحی کانال هوا
طراحی کانال باید بر اساس دبی مورد نیاز هر فضا، سرعت مجاز هوا، افت فشار و شرایط معماری ساختمان انجام شود. کاهش بیش از حد ابعاد کانال می‌تواند سرعت هوا و افت فشار را افزایش دهد و موجب افزایش صدای سیستم شود.
از طرف دیگر، انتخاب کانال بیش از اندازه بزرگ نیز می‌تواند هزینه اولیه و فضای مورد نیاز برای نصب را افزایش دهد. بنابراین طراحی بهینه میان هزینه، فضا، افت فشار و عملکرد سیستم تعادل ایجاد می‌کند.
انتخاب دریچه مناسب
انتخاب دریچه تنها بر اساس ابعاد ظاهری انجام نمی‌شود. دبی هوا، سرعت خروجی، برد پرتاب، الگوی پخش هوا و سطح صدای دریچه باید با نیاز پروژه مطابقت داشته باشد.
در فضاهای اداری و مسکونی معمولاً سطح صدای پایین اهمیت بیشتری دارد، در حالی که در سالن‌های بزرگ و صنعتی، برد پرتاب و ظرفیت هوادهی ممکن است اولویت بالاتری داشته باشد.
جنس دریچه هوا
دریچه‌های هوا می‌توانند از آلومینیوم، فولاد یا سایر مواد مناسب تولید شوند. آلومینیوم به دلیل وزن پایین و مقاومت مناسب در برابر خوردگی در بسیاری از کاربردها استفاده می‌شود.
در محیط‌های صنعتی یا شرایط خاص، جنس و پوشش دریچه باید با میزان رطوبت، خوردگی و مواد موجود در محیط سازگار باشد.
مزایای خرید کانال و دریچه هوا
- انتقال و توزیع مناسب هوای تهویه
- امکان طراحی مسیرهای متنوع انتقال هوا
- قابلیت استفاده در ساختمان‌های مسکونی و صنعتی
- امکان انتخاب انواع دریچه متناسب با فضای مورد نظر
- کمک به توزیع یکنواخت هوای سرد و گرم
- امکان اجرای سیستم رفت، برگشت و هوای تازه
- قابلیت استفاده در سیستم‌های مرکزی و مستقل
نکات مهم هنگام خرید کانال و دریچه هوا
پیش از خرید کانال و دریچه هوا باید نقشه سیستم تهویه و مشخصات فنی پروژه بررسی شود. مهم‌ترین عوامل عبارت‌اند از:
- دبی هوای مورد نیاز
- ابعاد و طول مسیر کانال
- جنس کانال
- ضخامت ورق
- نوع عایق
- میزان افت فشار مجاز
- نوع دریچه
- ابعاد دریچه
- سرعت خروجی هوا
- سطح صدای قابل قبول
- شرایط محیطی
- نوع کاربری ساختمان
قیمت کانال و دریچه هوا
قیمت کانال هوا به عواملی مانند جنس ورق، ضخامت، ابعاد، طول، نوع اتصال، میزان عایق و هزینه ساخت و نصب بستگی دارد. قیمت دریچه نیز بر اساس جنس، ابعاد، نوع تیغه، شکل ظاهری، قابلیت تنظیم و نوع پوشش تعیین می‌شود.
در پروژه‌های بزرگ معمولاً هزینه ساخت، حمل، نصب و عایق‌کاری نیز باید در برآورد نهایی لحاظ شود.
خرید کانال و دریچه هوا برای پروژه‌های ساختمانی
در پروژه‌های ساختمانی، کانال و دریچه باید بر اساس نقشه تأسیسات و ظرفیت دستگاه تهویه انتخاب شوند. هماهنگی میان کانال‌کشی، سقف کاذب، سازه و سایر تأسیسات برای اجرای صحیح سیستم ضروری است.
جانمایی دریچه‌ها نیز باید به گونه‌ای انجام شود که جریان هوا به شکل مناسب در فضای مورد نظر توزیع شود و از ایجاد جریان مستقیم و آزاردهنده برای افراد جلوگیری شود.
خرید کانال و دریچه هوا برای پروژه‌های صنعتی
در پروژه‌های صنعتی علاوه بر انتقال هوای مطبوع، ممکن است کانال برای تخلیه دود، بخارات، گردوغبار یا هوای آلوده استفاده شود. در چنین شرایطی انتخاب جنس، ضخامت و نوع اتصالات باید بر اساس شرایط فرآیندی و محیطی انجام شود.
نصب کانال و دریچه هوا
نصب صحیح کانال و دریچه برای جلوگیری از نشتی هوا و کاهش افت فشار اهمیت دارد. اتصالات کانال باید به شکل مناسب آب‌بندی شوند و مسیرها با استفاده از ساپورت‌های مناسب مهار شوند.
دریچه‌ها نیز باید در موقعیت مناسب نصب شده و امکان دسترسی برای تنظیم و سرویس آن‌ها وجود داشته باشد.
نگهداری کانال و دریچه هوا
کانال‌ها و دریچه‌های هوا باید در فواصل مناسب از نظر نشتی، آلودگی و آسیب‌های فیزیکی بررسی شوند. دریچه‌های خروجی و برگشت در صورت تجمع گردوغبار باید تمیز شوند تا مسیر جریان هوا محدود نشود.
در سیستم‌های دارای فیلتر، تعویض منظم فیلترها نیز از ورود آلودگی به کانال و دریچه‌ها جلوگیری می‌کند.
جمع‌بندی
خرید کانال و دریچه هوا باید بر اساس ظرفیت سیستم تهویه، نوع ساختمان، دبی هوا، شرایط محیطی و طراحی شبکه توزیع هوا انجام شود. کانال مناسب وظیفه انتقال مؤثر هوا را بر عهده دارد و دریچه مناسب نیز جریان هوا را در فضای داخلی به شکل مطلوب توزیع می‌کند.
انتخاب صحیح ابعاد، جنس، ضخامت، عایق و نوع دریچه، در کنار طراحی و نصب اصولی، می‌تواند موجب کاهش افت فشار، کاهش صدای سیستم و بهبود عملکرد کلی تهویه مطبوع شود.
سوالات متداول
کانال هوا چیست؟
کانال هوا مسیر انتقال هوای رفت، برگشت، تازه یا تخلیه در سیستم تهویه مطبوع است و می‌تواند از جنس‌ها و ساختارهای مختلف تولید شود.
دریچه هوا چه وظیفه‌ای دارد؟
دریچه هوا برای توزیع، هدایت یا جمع‌آوری جریان هوا در انتهای مسیر کانال استفاده می‌شود و نوع آن باید با دبی و الگوی توزیع مورد نیاز هماهنگ باشد.
هنگام خرید کانال هوا به چه نکاتی توجه کنیم؟
دبی هوا، ابعاد مسیر، جنس و ضخامت کانال، افت فشار، نوع عایق، شرایط محیطی و نوع کاربری ساختمان از عوامل مهم انتخاب کانال هستند.
چه انواعی از کانال هوا وجود دارد؟
کانال گالوانیزه، اسپیرال، فلکسیبل و کانال‌های پیش‌عایق از انواع رایج کانال‌های مورد استفاده در سیستم‌های تهویه هستند.
چگونه دریچه هوا را انتخاب کنیم؟
نوع دریچه باید بر اساس دبی هوا، سرعت خروجی، برد پرتاب، الگوی پخش هوا، محل نصب و سطح صدای قابل قبول انتخاب شود.
قیمت کانال و دریچه هوا به چه عواملی بستگی دارد؟
جنس، ابعاد، ضخامت، نوع ساخت، پوشش، عایق، نوع دریچه، ابعاد و میزان سفارش از عوامل مؤثر بر قیمت هستند.
