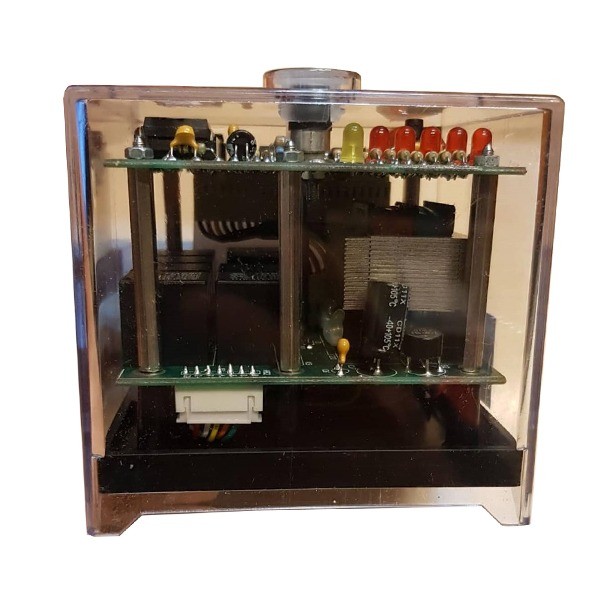

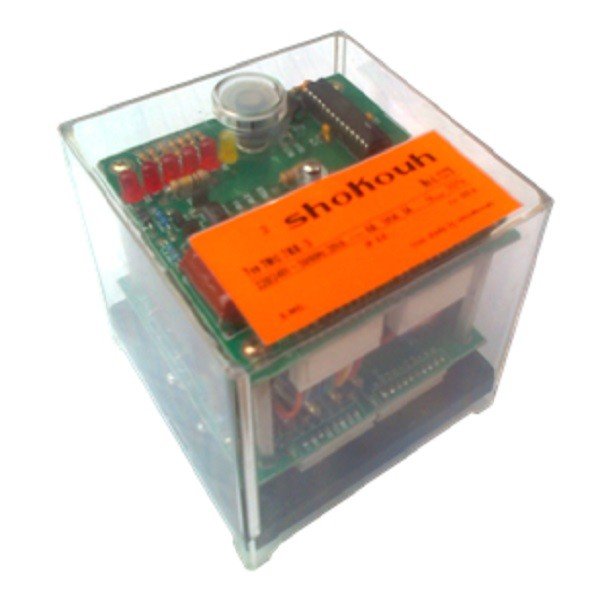

راهنمای انتخاب و خرید رله دوگانه سوز شکوه مدل TMG740
شرکت شکوه الکترونیک یکی از تولید کنندگان موفق تجهیزات کنترل مانیتورینگ و اتوماسیون از جمله رله دوگانه سوز بوده که با تکیه بر دانش فنی روز اروپا، متخصصین کارآزموده و همچنین ماشین آلات و تجهیزات پیشرفته محصولات با کیفیت و همگام با بالاترین استانداردهای تضمین کیفیت را تولید مینماید. رله مشعل دوگانه سوز شکوه مدل TMG740 برای کنترل مشعلهای بزرگ طراحی شده است، این رله مشعل به نحوی طراحی شده است که بتواند جایگزین محصولات خارجی با همین نام گردد.
بویلر صنعت؛ مرکز تخصصی انتخـاب و تـامین تجهیــزات تهویـه و تاسیسـات ( از سال 1383)
مشخصات فنی رله دوگانه سوز شکوه مدل TMG740
- 220/240 V (-10 … +15%) 50Hz
- فرکانس: 40 تا 60 هرتز
- نوع فیوز: 10 آمپر سریع، 6 آمپر کند
- توان مصرفی: 5 ولت آمپر
- ماکزیمم جریان هر خروجی 2 آمپر و جمعا 6 آمپر
- حساسیت:
- ورودی یون: 1/6 µA
- ورودی UV: 70 µA
- کمترین جریان سنسور:
- 5µA - ION: دو LED
- 250µA –UV: دو LED
- تاخیر در راه اندازی مجدد: ندارد
- کابلهای آشکار ساز شعله:
- ION- حداکثر50 متر کابل
- UV – حداکثر 100 متر کابل
- سنسورهای UV:
- UVZ780 قرمز برای حساسیت بالا
- UVZ780 سفید برای حساسیت متوسط
- UVZ780 قرمز برای حساسیت پایین
- وزن حدودی: 670 گرم
- جهت نصب: هرجهت
- استاندارد عایق: IP44
- دمای کاری: 20- الی 60+ درجه سانتیگراد
ویژگیهای فنی رله مشعل دوگانه سوز شکوه مدل TMG740
- تشخیص شعله: انواع آشکارساز شعله زیر میتواند مورد استفاده قرار گیرد:
- الکترود یونیزاسیون (سوئیچ در موقعیت ION)، که در آن تغذیه اصلی یک اتصال زمین خنثی را فراهم میکند. مناسب برای مشعلهای گازی (جرقه تاثیری بر سیگنال جریان ندارد)
- حسگر UV نوع UVZ780 قرمز (سوئیچ در موقعیت UV) مناسب مشعلهای گازی و دوگانه سوز و گازوئیل سوز
- ملاحظات
- اگر حین کار کرد مشعل میله یون به بدنه اتصال کند، کنترلر به فاز خطا میرود.
- اگر ورودی GWRT (فشار گاز و ترموستات Hi-Lo) در هر مرحله قطع گردد سیستم به مرحله یک خواهد رفت.
- بعد از روشن شدن LED3 تا قبل از روشن شدن جرقه چنانچه شعله دیده شود کنترلر به فاز خطا میرود.
- چنانچه قبل از باز شدن SV (شیر اصلی گاز) این پایه از یک مسیر دیگر برقدار شود کنترلر به فاز خطا رفته LED6 روشن میشود و LED های 4 و 5 چشمک میزنند.
- چنانچه کنترلر به فاز خطا برود، تمام خروجیها قطع و بعد از 0.5 ثانیه پایه آلارم برقرار میشود.
- مرحله بروز خطا توسط LED های 1 تا 3 و علت بروز خطا توسط LED های 4 و 5 نمایش داده میشود.

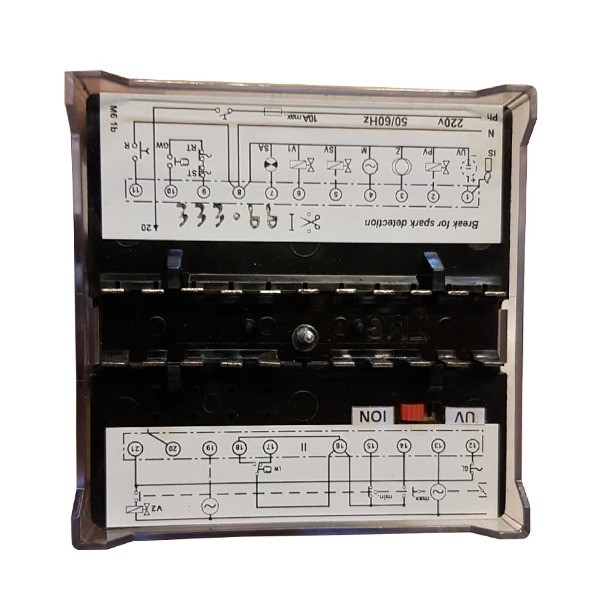

- توجه: سوئیچ زیر جعبه با توجه به نوع سنسور متصل شده تنظیم گردد.
