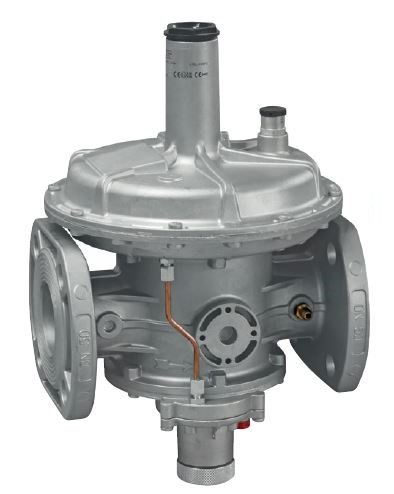

راهنمای انتخاب و خرید رگولاتور گازی ماداس فلنجی"2 مدل RG/2MBZ
رگولاتور گازی ماداس فلنجی"2 مدل RG/2MBZ جهت تنظیم فشار گاز و تبدیل فشار ورودی به فشار خروجی قابل استفاده در شبکه لوله کشی گاز کاربرد دارد.
این محصول قابلیت اتصال به شیرهای شات آف (Shut Off) با حداکثر و حداقل میزان فشار گاز و شیر اطمینان را دارا است.
رگولاتور فوق برای تنظیم فشار جریان گازهای خشک استفاده می شود و نباید برای کنترل فشار سیالات دیگر به کار برده شود.
ویژگی های رگولاتور گازی ماداس فلنجی"2 مدل RG/2MBZ
- مجهز به شیر شات آف (Shut Off)
- قابل کارکرد در محدوده دمای 20- تا 60 درجه سانتیگرد
- فشار ورودی رگولاتورهای فوق 5 بار و فشار خروجی آنها 80 تا 180 میلی بار است.
- توجه داشته باشید که هر بار معادل 15 پوند و هر پوند معادل 75 میلی بار می باشد.
- مدت زمان بسته شدن شیر شات آف در این محصول زیر 1 ثانیه است.
- ساخت ایتالیا

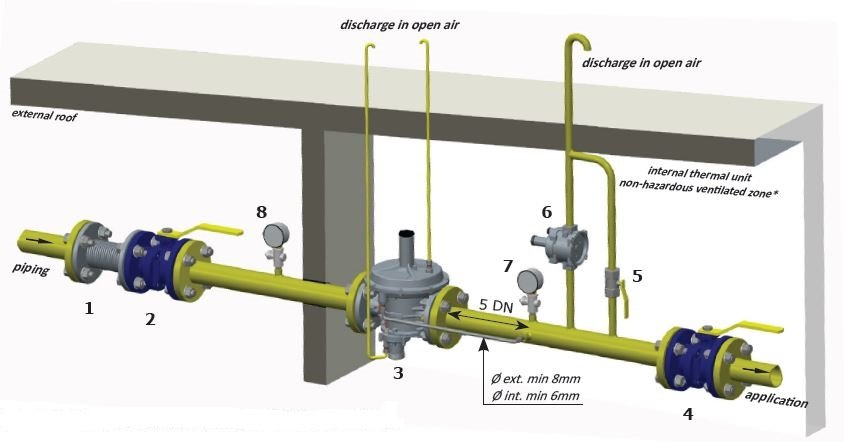

روش صحیح نصب رگولاتور گازی ماداس فلنجی"2 مدل RG/2MBZ
- لرزه گیر انبساطی
- شیر توپی نصب شده قبل از رگولاتور
- رگولاتور RG/2MBZ
- شیر توپی نصب شده بعد از رگولاتور
- شیر تخلیه
- شیر اطمینان MVS/1
- دکمه و گیج اندازه گیری فشار پایین
- دکمه و گیج اندازه گیری فشار بالا

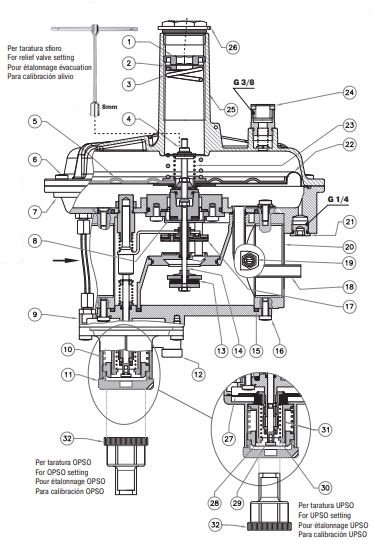

اجزای تشکیل دهنده رگولاتور گازی ماداس فلنجی"2 مدل RG/2MBZ
1 - سوپاپ تنظیم فشار خروجی
2 - واشر فنری
3 - فنر تنظیم فشار خروجی
4 - سوپاپ تنظیم شیر اطمینان
5 - دیسک فوقانی دیافراگم
6 - پیچ های بستن پوشش فوقانی
7 - فلنج
8 - دیافراگم تعویض
9 - دکمه
10 - فنر تنظیم حداکثر محدوده فشار کار شیر شات آف
11 - کلاهک زیرین
12 - کلاهک گرد و غبار
13 - تنظیم کننده رگولاتور
14 - پین مرکزی رگولاتور
15 - اورینگ کاور تحتانی
16 - پیچ های تنظیم کاور تحتانی
17 - تنظیم کننده شیر ایمنی شات آف
18 - لوله سنسور داخلی
19 - دکمه تست فشار (اختیاری)
20 - بدنه
21 - کلاهک G1/4 برای پالس خارجی
22 - دیافراگم کاربردی رگولاتور
23 - فنر تنظیم شیر اطمینان
24 - کلاهک گرد و غبار G3/8
25 - کاور فوقانی
26 - کلاهک باز و بسته کردن بالایی
27 - دیافراگم کاربردی شات آف
28 - تنظیم کننده حداکثر محدوده فشار کار شیر شات آف
29 - پین ریست ایمنی شات آف
30 - تنظیم حداقل محدوده فشار کار شیر شات آف
31 - فنر تنظیم حداقل محدوده فشار کار شیر شات آف
32 - پیچ مهره ای ویژه برای تنظیم محدوده فشار کار شیر شات آف

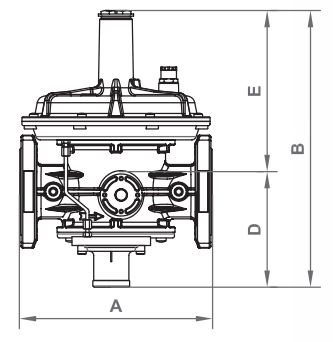

ابعاد رگولاتور گازی ماداس فلنجی"2 مدل RG/2MBZ
A: معادل 160 mm
B: معادل 298 mm
C: معادل 225 mm
D: معادل 105 mm
E: معادل 193 mm
گارانتی و اصالت رگولاتور گازی ماداس فلنجی"2 مدل RG/2MBZ
شرکت بویلر صنعت، سلامت فیزیکی و اصالت رگولاتورهای گازی فوق را تأیید می نماید.
