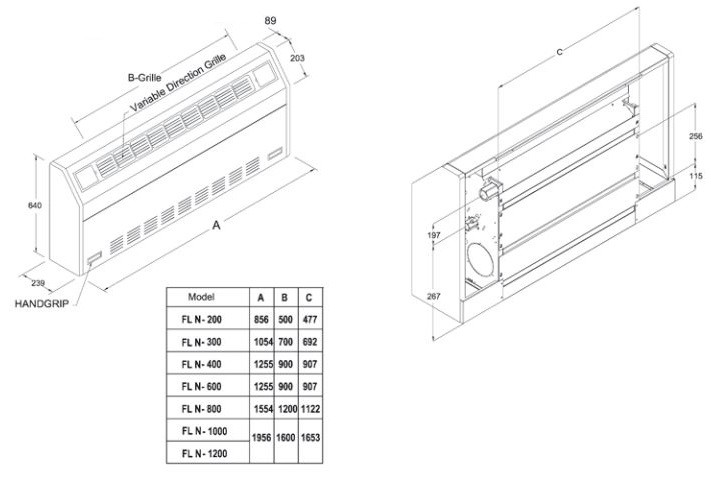

فن کویل زمینی مورب زن تهویه 200CFM مدل FLN-200

0 دیدگاه

راهنمای انتخاب و خرید فن کویل زمینی مورب زن تهویه 200CFM مدل FLN-200

فن کویل زمینی مورب زن تهویه 200CFM مدل FLN-200 جدیدترین مدل فن کویل تهویه است که در ظرفیت‌های هوادهی 200 الی 1200 فوت مکعب بر دقیقه برای تامین سرمایش و گرمایش در ساختمان‌های مسکونی، اداری و تجاری مورد استفاده قرار می گیرد.

فن کویل زمینی مورب زن تهویه مدل FLN-200 با طراحی زیبا و کم حجم و برخورداری از ظرفیت هوادهی 200 CFM، مناسب برای نصب در اتاق‌هایی با متراژ حداکثر 12 مترمربع می باشد.

در سایت مرجع و تخصصی بویلر صنعت، مشخصات فنی و قیمت‌های تضمین شده انواع فن کویل زمینی مورب زن تهویه، با گارانتی اصلی، برای ایجاد حس خوب خرید بهینه و هوشمند، برای شما عزیزان ارائه گردیده است.

ویژگی‌های فن کویل زمینی مورب زن تهویه 200CFM مدل FLN-200

دارای تشت تقطیر بیرونی
دارای شیر هواگیری با کاربری آسان
دارای ظرفیت سرمایشی بالا با کویل سه ردیفه
دارای سه سرعت استاندارد با سطح صدای پایین
قابلیت استفاده از کویل الکتریکی (در صورت سفارش)
استفاده از عایق در زیر تشت تقطیر جهت جلوگیری از تعریق تشت
دارای فیلتر قابل شستشو با قابلیت نصب و تعویض بسیار آسان و دوام بالا
دسترسی آسان به مجموعه فن و الکتروموتور جهت سرویس‌های دوره ای و تعمیرات
امکان تولید این مدل فن کویل زمینی به صورت 4 لوله ای (کویل سرمایی و گرمایی مجزا)
مجهز به محافظ حرارتی جهت حفاظت موتور در برابر بارهای اضافی و دمای بیش از حد سیم پیچ

تعیین ظرفیت فن کویل‌های تهویه

یکی از نکات مهم در انتخاب فن کویل‌، تعیین ظرفیت آنها می باشد، برای این کار می توانید به جدول زیر مراجعه کنید:

جدول تعیین ظرفیت فن کویل

نکات فنی اجرای فن کویل

قبل از اعلام سفارش خرید فن کویل زمینی می باید چپ یا راست بودن محل اتصال لوله‌ها به فن کویل‌های مورد نیاز پروژه مشخص گردد.
مقادیر قدرت سرمایش و گرمایش ارائه شده فن کوئل‌ها باشرایط دمای طرح داخل و دور حد اکثر در نظر گرفته شده است ودر دور متوسط ضریب تصحیح فن کوئل‌های زمینی تهویه فوق برای حجم هوادهی 0.85 و برای قدرت سرمایش و گرمایش 0.93 می باشد.
فن کوئل‌های زمینی تهویه با کویل دو ردیفه ( با ظرفیت سرمایش و گرمایش بیشتر) براساس سفارش مشتری و با قیمت‌های بالا تر نیز تولید می گردند.
برای محاسبه دبی آب سرد مورد نیاز سرمایش فن کویل‌ها باید مقدار بارکل سرمایی بر مبنای (BTU/h) هر یک از فضاهای ساختمان را بر عدد 5000 تقسیم نمود. (یا تقسیم کیلو کالری در ساعت بر عدد 1250) به این ترتیب معمولا قطر لوله‌های رفت و برگشت آب سرد و گرم به کویل فن کویل‌های cfm 200 سایز ½ اینچ و برای فن کویل‌های 300 و 400 cfm سایز ¾ اینچ و برای فن کویل‌های 600 و 800 و 1000 cfm سایز 1 اینچ و برای فن کویل های 1200 و کانالی های تا 1800 , ¼ 1 اینچ در نظرگرفته می شود.
با توجه به اهمیت بالانس فن هوادهی در عملکرد فن کویل‌ها و ارتباط مستقیم آن با طول عمر بلبرینگ موتور، بمنظور تداوم بالانس دینامیکی فن هوادهی دستگاه، نسبت به نصب کاملاً افقی و تراز شده انواع فن کویل‌ها در محل نصب خود نهایت دقت را مبذول فرمائید.
با توجه به موضوع مهم سرویس و نگهداری در تجهیزات تهویه مطبوع، نصب شیر قطع و وصل جریان آب ورودی و خروجی از کویل فن کویل ها همراه با مهره ماسوره مربوطه (هم سایز با قطر لوله انشعابی) ضروری است.
به منظور جمع آوری آب حاصل از تقطیر رطوبت هوا روی کویل فن کویل‌ها در فصل تابستان ، نصب لوله ½ اینچ درین از سینی زیرکویل تا محل تخلیه این آبها برای هر فن کویل الزامی است.
