مبدل حرارتی پوسته و لوله استخر ترموپول مدل TPM-160 با ظرفیت ۱۶۰ کیلووات، سیستمی پرقدرت و مناسب پروژه‌های استخر عمومی، مجموعه‌های اقامتی و استخرهای ورزشی بزرگ است. این دستگاه به صورت مهندسی‌شده توانایی پاسخگویی به حجم بالای آب و نوسانات سریع دمایی را دارا می‌باشد.
بازدهی بالای مبدل ترموپول ناشی از طراحی دقیق دینامیک سیالات و چینش مهندسی تیوبهای داخلی است که تماس یکنواخت و کارآمد سیال داغ موتورخانه را با آب در حال گردش تصفیه استخر فراهم می‌آورد.
ساخته شده از استنلس استیل ضخیم و باکیفیت بالا، مدل TPM-160 مقاومت فوق‌العاده‌ای در مقابل خوردگی در آب‌های پرکلر و املاح بالا دارد. تیوب‌شیت‌های مستحکم و جوش‌های محافظت‌شده از هرگونه نشت متقابل میان دو مدار سیال جلوگیری به عمل می‌آورند.
این مبدل حرارتی در کنار ظرفیت چشمگیر، از افت فشار پایینی در مسیر هیدرولیکی برخوردار است که مانع تحمیل فشار مضاعف بر روی پمپ‌های سیرکولاسیون تصفیهخانه و موتورخانه می‌شود و بازدهی کلی سیستم را ارتقا می‌دهد.
موقعیت نصب مبدل TPM-160 باید به گونه‌ای در نظر گرفته شود که فضای کافی برای سرویس‌های سالیانه، اسیدشویی دوره‌ای و بازدید لوله‌کشی فراهم باشد. تجهیز ورودی و خروجی به گیج‌های دما و فشار جهت مانیتورینگ عملکرد حرارتی توصیه می‌شود.
به‌کارگیری تجهیزات ترموپول به دلیل رعایت الزامات استانداردهای تاسیساتی، تضمین‌کننده بهره‌برداری طولانی‌مدت، پیش‌گرمایش سریع و عملکرد بی‌نقص استخر در تمامی ایام سال خواهد بود.
راهنمای انتخاب و خرید مبدل حرارتی پوسته و لوله استخر ترموپول مدل TPM-160
مبدل حرارتی پوسته و لوله استخر ترموپول مدل TPM-160 مناسب استخر می باشد.
از گذشته تا کنون مبدلهای حرارتی پوسته و لوله برای گرمایش استخر و جکوزی کاربرد فراوانی داشته اند . شرکت مبدل سازان توانسته است با بهره گیری از مهندسین با تجربه و نرم افزارهای روز دنیا نظیر ASPEN ONE مبدل های نسل جدید گرمایش استخر را طراحی و تولید نماید. طراحی این مبدل ها با لحاظ نمودن شرایط اقلیمی کشور ، سلیقه مصرف کننده ایرانی و رفع ایراداهای قبلی انجام گرفته است.
اجزای این مبدلها بصورت کامل از جنس استنلس استیل 304 و بصورت فشرده ساخته می شود تا علاوه بر طول عمر بالا ، راندمان حرارتی آن نیز بیشتر شده و نصب آن در کمترین فضا ممکن باشد. در ضمن فشرده سازی ابعاد مبدل ، هزینه های خرید ، نصب و انرژی مصرفی را کاهش می دهد.
این مبدل ها بصورتی محاسبه شده اند که با دیگر تجهیزات مدار همخوانی کامل داشته باشند. این همخوانی از چند وجه در مبدل های استخری ترموپول رعایت شده است :
- از منظر دمایی : در برخی کاتالوگهای خارجی ، دمای آب دیگ تا 90 درجه سلسیوس درج شده و اختلاف دمای ورود و خروج آن در مبدل بجای ۱۰ درجه ، تا ۱۵ درجه نیز ذکر شده و محاسبه سطح حرارتی آنها بر اساس این شرایط انجام شده است. اما همانطور که می دانیم در ایران دمای دیگ های آبگرم ، حداکثر تا 80 درجه سلسیوس تنظیم می گردد. پس مبدل های حرارتی ترموپول با توجه به این دما محاسبه شده اند. بنابراین در طراحی آنها ، سطح حرارتی و طول بیشتری در نظر گرفته شده است تا با استفاده از دیگ های تولید کشور ، مبدل نیز جوابگوی انتظارات مشتری گرامی باشد.
- از منظر دبی : مطابق استاندارد Ashrae ، دبی آب استخر ورودی به مبدل های ترموپول ، برحسب یکبار سیرکوله کل آب که هر 6 ساعت می باشد در نظر گرفته شده است. با اینکار دبی مبدل با دبی پمپ ها و فیلتر های استخر همخوانی خواهد داشت.
- از منظر متریال : تمامی اجزاء مبدل استخری ترموپول از جنس استنلس استیل 304 L تولید می گردد. در طراحی آن تمامی پارامترهای خوردگی و رسوب در نظر گرفته شده و ضخامت هر قسمت از مبدل با توجه به میزان PH آب استخر محاسبه شده است. ضخامت تیوبهای داخلی مبدل ترموپول 1 میلیمتر و پوسته آن 3 میلیمتر می باشد که از نمونه خارجی آنها ضخیم تر بوده و طول عمر بالاتری خواهد داشت. در ساخت مبدل استخری ترموپول برای بالا بردن راندمان ، تیوبهای کاروگیت (شیاردار) بکار می رود. استفاده از این تیوبها باعث مغشوش شدن جریان سیال در داخل لوله و افزایش انتقال حرارت شده و در نتیجه راندمان حرارتی مبدل بالاتر خواهد رفت.

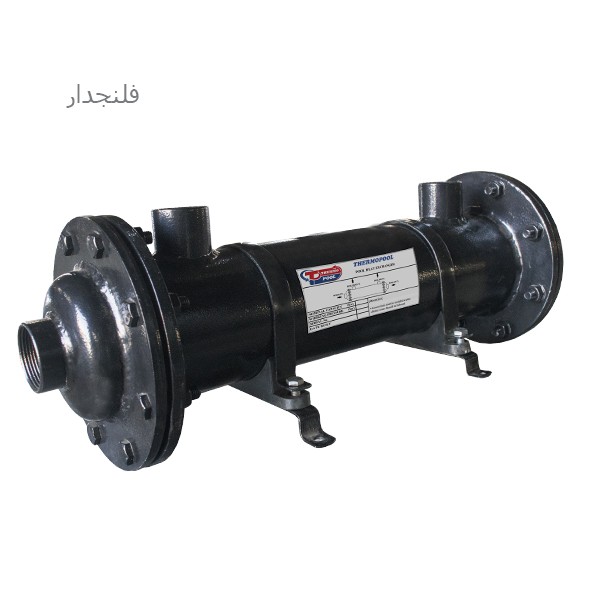

- از منظر نگهداری : مبدل استخری ترموپول در دو نوع ساده و فلنج دار تولید می گردد. اگر نگهداری استخر اصولی انجام شود و انواع رسوب و مواد زائد به مبدل وارد نشود ، از مبدل ساده که ارزان تر است استفاده می شود. در غیر اینصورت می توان از مبدل های فلنج دار ترموپول استفاده نمود . این مبدلها قابلیت بازشوندگی هدهای جلویی و تمیزکاری داخل تیوبها را دارد.
ویژگی های مبدل حرارتی پوسته و لوله استخر ترموپول مدل TPM-160
- طراحی و تولید مبدل ترموپول جهت استخر در ظرفیتهای بالا تا 600Kw برای اولین بار در کشور
- طراحی و تولید اختصاصی مبدل جکوزی از 20Kw تا 350Kw توسط شرکت مبدل سازان با برند ترموپول
- تمامی اجزاء مبدل شامل پوسته،تیوب،تیوب شیت، بوشن و بافلها بصورت کامل از جنس استنلس استیل تولید می گردد.
- دستگاه دارای تیوبهای شیاردار (کاروگیت) جهت تبادل حرارتی بهتر و افزایش راندمان می باشد.
- ضخامت تیوبهای داخلی 1mm بوده و از نوع بدون درز برای ورود آب استخر با فشار کاری حداکثر 10 بار می باشد.
- پوسته مبدل به ضخامت 3mm بوده و مناسب گردش آب دیگ با فشار کاری 7 بار می باشد.
- مبدلهای استخری ترموپول با رنگ الکترواستاتیک کوره ای مشکی پوشش دهی می شوند.
- مطابق استاندارد ASHRAE ، دبی تمامی مبدلها برحسب یکبار گردش کل آب استخر در هر 6 ساعت می باشد.
- در طراحی مبدل استخر ، دمای اولیه آب C 4˚ و دمای نهایی بعد از 24 ساعت 26˚ C در نظر گرفته شده است.
- در هنگام پیش گرمایش استخر ، ورودی آب دیگ به مبدل 80˚C تنظیم گردد.
- مبدل های استخر ترموپول در دو طرح "ساده" و "فلنج دار" (برای تمیزکاری رسوب داخل تیوبها) قابل سفارش می باشد.
- طراحی و ساخت مبدلهای ترموپول بر حسب استانداردهای ASME و TEMA انجام می پذیرد.
- در صورت نیاز مشتری ، امکان تولید مبدل ترموپول از جنس SS316L نیز وجود دارد.
- قیمت مبدل استخر در سایت بویلر صنعت تضمین شده بوده و شما می توانید برای اطلاعات تکمیلی با شماره های اعلام شده در بخش تماس با ما، داخلی استخر، سونا، جکوزی تماس گرفته تا کارشناسان ما شما را راهنمایی نمایند
گارانتی و خدمات پس از فروش مبدل حرارتی پوسته و لوله استخر ترموپول مدل TPM-160
مبدل حرارتی پوسته و لوله استخر ترموپول مدل TPM-160 دارای 3 سال گارانتی و 10 سال خدمات پس از فروش می باشد.
