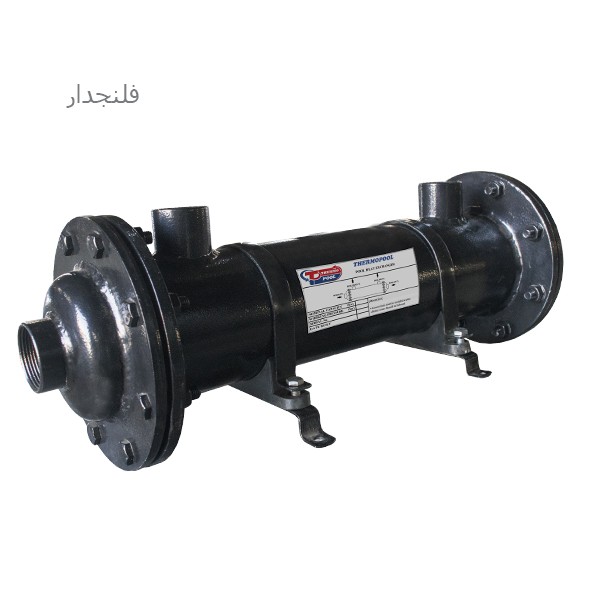

مبدل حرارتی پوسته و لوله جکوزی ترموپول مدل TJM-50 با توان نامی ۵۰ کیلووات به طور ویژه جهت گرمایش سریع، پایدار و پربازده آب حوضچه‌های جکوزی خانگی و نیمه‌تجاری طراحی و تولید شده است. از آنجا که حجم آب جکوزی کمتر بوده اما نیازمند دمای کاری بالاتری (۳۸ تا ۴۰ درجه سانتی‌گراد) نسبت به استخر معمولی است، این مبدل با تمرکز بر انتقال حرارت پرسرعت ساخته شده است.
ساختار پوسته و لوله (Shell and Tube) این تجهیز مقاومت بالایی در برابر تغییرات ناگهانی دما، انبساط حرارتی و شوک‌های دینامیکی ناشی از پمپ‌های ماساژ جکوزی از خود نشان می‌دهد و تبادل گرمایی ایده‌آلی میان مدار بویلر و مدار تصفیه برقرار می‌سازد.
بدنه خارجی و تیوبهای داخلی مبدل TJM-50 ترموپول به صورت کامل از استنلس استیل مرغوب و مقاوم در برابر اکسیداسیون ساخته شده است. این متریال در برابر غلظت بالای کلر، نمک‌های معدنی و مواد شیمیایی متعادل‌کننده آب جکوزی بالاترین سطح مقاومت به خوردگی حفره‌ای و زنگ‌زدگی را ارائه می‌دهد.
مهندسی آرایش لوله‌ها درون پوسته، ضریب انتقال حرارت سطحی را افزایش داده و در عین حال جریان روان آب را بدون افت فشار مخرب برای پمپ‌های تصفیه فراهم می‌سازد. ابعاد فشرده دستگاه، جانمایی آن را در موتورخانه‌های کوچک و متراکم جکوزی بسیار ساده می‌کند.
در فرآیند راه‌اندازی، مبدل جکوزی باید حتماً بعد از فیلتر تصفیه شنی و قبل از خروجی سیستم کلرزن نصب شود تا از ورود ذرات معلق به لوله‌ها و تماس مستقیم با کلر غلیظ جلوگیری به عمل آید. توصیه می‌شود از اتصالات ضد زنگ و شیرهای بای‌پاس برای سهولت در تعمیرات استفاده گردد.
اسیدشویی دوره‌ای در صورت وجود سختی آب بالا و بررسی سنسورهای دمایی ترموستاتیک، کارکرد بی‌نقص و دمای مطبوع جکوزی را در تمامی فصول تضمین می‌نماید. ترموپول یکی از برندهای باکیفیت و معتبر در حوزه گرمایش تجهیزات آبی است.
راهنمای انتخاب و خرید مبدل حرارتی پوسته و لوله جکوزی ترموپول مدل TJM-50
مبدل حرارتی پوسته و لوله جکوزی ترموپول مدل TJM-50 مناسب جکوزی می باشد.
از گذشته تا کنون مبدلهای حرارتی پوسته و لوله برای گرمایش استخر و جکوزی کاربرد فراوانی داشته اند . شرکت مبدل سازان توانسته است با بهره گیری از مهندسین با تجربه و نرم افزارهای روز دنیا نظیر ASPEN ONE مبدل های نسل جدید گرمایش استخر را طراحی و تولید نماید. طراحی این مبدل ها با لحاظ نمودن شرایط اقلیمی کشور ، سلیقه مصرف کننده ایرانی و رفع ایراداهای قبلی انجام گرفته است.
اجزای این مبدلها بصورت کامل از جنس استنلس استیل 304 و بصورت فشرده ساخته می شود تا علاوه بر طول عمر بالا ، راندمان حرارتی آن نیز بیشتر شده و نصب آن در کمترین فضا ممکن باشد. در ضمن فشرده سازی ابعاد مبدل ، هزینه های خرید ، نصب و انرژی مصرفی را کاهش می دهد.
این مبدل ها بصورتی محاسبه شده اند که با دیگر تجهیزات مدار همخوانی کامل داشته باشند. این همخوانی از چند وجه در مبدل های استخری ترموپول رعایت شده است :
1- از منظر دمایی : در برخی کاتالوگهای خارجی ، دمای آب دیگ تا 90 درجه سلسیوس درج شده و اختلاف دمای ورود و خروج آن در مبدل بجای ۱۰ درجه ، تا ۱۵ درجه نیز ذکر شده و محاسبه سطح حرارتی آنها بر اساس این شرایط انجام شده است. اما همانطور که می دانیم در ایران دمای دیگ های آبگرم ، حداکثر تا 80 درجه سلسیوس تنظیم می گردد. پس مبدل های حرارتی ترموپول با توجه به این دما محاسبه شده اند. بنابراین در طراحی آنها ، سطح حرارتی و طول بیشتری در نظر گرفته شده است تا با استفاده از دیگ های تولید کشور ، مبدل نیز جوابگوی انتظارات مشتری گرامی باشد.
2- از منظر دبی : مطابق استاندارد Ashrae ، دبی آب استخر ورودی به مبدل های ترموپول ، برحسب یکبار سیرکوله کل آب که هر 6 ساعت می باشد در نظر گرفته شده است. با اینکار دبی مبدل با دبی پمپ ها و فیلتر های استخر همخوانی خواهد داشت.
3- از منظر متریال : تمامی اجزاء مبدل استخری ترموپول از جنس استنلس استیل 304L تولید می گردد. در طراحی آن تمامی پارامترهای خوردگی و رسوب در نظر گرفته شده و ضخامت هر قسمت از مبدل با توجه به میزان PH آب استخر محاسبه شده است. ضخامت تیوبهای داخلی مبدل ترموپول 1 میلیمتر و پوسته آن 3 میلیمتر می باشد که از نمونه خارجی آنها ضخیم تر بوده و طول عمر بالاتری خواهد داشت. در ساخت مبدل استخری ترموپول برای بالا بردن راندمان ، تیوبهای کاروگیت (شیاردار) بکار می رود. استفاده از این تیوبها باعث مغشوش شدن جریان سیال در داخل لوله و افزایش انتقال حرارت شده و در نتیجه راندمان حرارتی مبدل بالاتر خواهد رفت.
4- از منظر نگهداری : مبدل استخری ترموپول در دو نوع ساده و فلنج دار تولید می گردد. اگر نگهداری استخر اصولی انجام شود و انواع رسوب و مواد زائد به مبدل وارد نشود ، از مبدل ساده که ارزان تر است استفاده می شود. در غیر اینصورت می توان از مبدل های فلنج دار ترموپول استفاده نمود . این مبدلها قابلیت بازشوندگی هدهای جلویی و تمیزکاری داخل تیوبها را دارد.
ویژگی های مبدل حرارتی پوسته و لوله جکوزی ترموپول مدل TJM-50 :
- طراحی و تولید مبدل ترموپول جهت استخر در ظرفیتهای بالا تا 600Kw برای اولین بار در کشور
- طراحی و تولید اختصاصی مبدل جکوزی از 20Kw تا 350Kw توسط شرکت مبدل سازان با برند ترموپول
- تمامی اجزاء مبدل شامل پوسته،تیوب،تیوب شیت، بوشن و بافلها بصورت کامل از جنس استنلس استیل تولید می گردد.
- دستگاه دارای تیوبهای شیاردار (کاروگیت) جهت تبادل حرارتی بهتر و افزایش راندمان می باشد.
- ضخامت تیوبهای داخلی 1mm بوده و از نوع بدون درز برای ورود آب استخر با فشار کاری حداکثر 10 بار می باشد.
- پوسته مبدل به ضخامت 3mm بوده و مناسب گردش آب دیگ با فشار کاری 7 بار می باشد.
- مبدلهای استخری ترموپول با رنگ الکترواستاتیک کوره ای مشکی پوشش دهی می شوند.
- مطابق استاندارد ASHRAE ، دبی تمامی مبدلها برحسب یکبار گردش کل آب استخر در هر 6 ساعت می باشد.
- در طراحی مبدل استخر ، دمای اولیه آب C 4˚ و دمای نهایی بعد از 24 ساعت 26˚ C در نظر گرفته شده است.
- در هنگام پیش گرمایش استخر ، ورودی آب دیگ به مبدل 80˚C تنظیم گردد.
- مبدل های استخر ترموپول در دو طرح "ساده" و "فلنج دار" (برای تمیزکاری رسوب داخل تیوبها) قابل سفارش می باشد.
- طراحی و ساخت مبدلهای ترموپول بر حسب استانداردهای ASME و TEMA انجام می پذیرد.
- در صورت نیاز مشتری ، امکان تولید مبدل ترموپول از جنس SS316L نیز وجود دارد.
گارانتی و خدمات پس از فروش مبدل حرارتی پوسته و لوله جکوزی ترموپول مدل TJM-50 :
مبدل حرارتی پوسته و لوله جکوزی ترموپول مدل TJM-50 دارای 3 سال گارانتی و 10 سال خدمات پس از فروش می باشد.
