چیلر تراکمی هوایی اسکرو 110 تن تبرید دماتجهیز مدل DTCHS110

چیلر تراکمی هوایی اسکرو 110 تن تبرید دماتجهیز مدل DTCHS110 برای تأمین آب سرد سیستم‌های تهویه مطبوع مرکزی در پروژه‌های متوسط و بزرگ طراحی شده است. این دستگاه از نوع هواخنک بوده و با کمپرسور اسکرو کار می‌کند. آب سرد تولیدشده می‌تواند برای تغذیه فن‌کویل‌ها، هواسازها و سایر مصرف‌کننده‌های مدار سرمایش مورد استفاده قرار گیرد. ظرفیت 110 تن تبرید آن برای ساختمان‌های اداری، تجاری، مراکز خدماتی و برخی کاربردهای صنعتی قابل بررسی است. استفاده از کندانسور هواخنک باعث حذف برج خنک‌کننده از مدار دفع حرارت می‌شود و اجرای سیستم را در بسیاری از پروژه‌ها ساده‌تر می‌کند. اواپراتور چیلرهای هواخنک اسکرو دماتجهیز از نوع Shell & Tube بوده و کندانسور از کویل‌های مسی و فین‌های آلومینیومی تشکیل می‌شود. کمپرسور اسکرو می‌تواند از برندهای معتبر انتخاب شود و تجهیزات کنترلی و حفاظتی برای مدیریت فشار، دما، جریان آب و وضعیت کمپرسور در نظر گرفته می‌شوند. آنتی‌فریز، فلوسوئیچ، کنترل فشار و حفاظت اضافه‌بار از جمله تجهیزات مهم مدار هستند. امکان استفاده از شیر انبساط الکترونیکی، PLC و اتصال به BMS بسته به سفارش پروژه وجود دارد. مشخصات دقیق کمپرسور و برخی اجزای دستگاه باید هنگام سفارش با شرایط کاری پروژه تطبیق داده شوند. در انتخاب DTCHS110 محاسبه بار سرمایشی واقعی اهمیت زیادی دارد و نباید صرفاً ظرفیت اسمی را ملاک قرار داد. دمای طرح تابستان، دمای آب رفت و برگشت، شرایط محیطی و ساعات بهره‌برداری بر عملکرد چیلر اثر می‌گذارند. دستگاه باید در محلی با گردش هوای مناسب نصب شود و از برگشت هوای گرم کندانسور جلوگیری شود. سرویس دوره‌ای کویل، کنترل فن‌ها و بررسی کمپرسور برای حفظ راندمان ضروری است. اجرای صحیح لوله‌کشی آب سرد و عایق‌کاری آن نیز اهمیت دارد. این مدل برای پروژه‌هایی که به ظرفیت هواخنک متوسط رو به بالا نیاز دارند گزینه‌ای مناسب برای بررسی است.

راهنمای انتخاب و خرید چیلر تراکمی هوایی اسکرو 110 تن تبرید بویلر صنعت مدل DTCHS110

چیلر تراکمی هوایی اسکرو 110 تن تبرید بویلر صنعت مدل DTCHS110 با کمپرسور اسکرو به دو صورت یکپارچه و مجزا بر اساس استانداردهای بین المللی توسط مجموعه تخصصی بویلر صنعت طراحی و تولید می گردد.

بطور کلی چیلر های تراکمی هوایی اسکرو بویلر صنعت با مبرد R22 در ظرفیت های 50 تا 640 تن تبرید با استفاده از تکنولوژی های روز دنیا تولید و عرضه می شوند.

اگر مایل به تهیه و تدارک یا خرید چیلر از برندهای معتبر، با مناسب‌ترین قیمت و مشخصات فنی، زمان تحویل به موقع و پاسخگویی شایسته کارشناسان هستید، به جای درستی مراجعه کرده‌اید و صمیمانه به شما تبریک می‌گوییم!

امیدواریم با مطالعه موارد ارائه شده زیر و تماس با کارشناسان فروش بخش تجهیزات تهویه مطبوع در مجموعه بویلر صنعت، تجربه خرید مناسب و رضایت‌بخش، از این مجموعه پویا را کسب نمایید.

کمپرسورهای اسکرو در چیلرهای هوایی بویلر صنعت از دو چرخ دنده حلزونی شکل تشکیل شده که دارای یک محور گرداننده و یک محور گردنده می باشند. این دو چرخ دنده بخار مبرد را متراکم کرده و آن را گرم می نمایند. لازم به ذکر است روغن مخصوص که به همراه بخار مبرد وارد کمپرسور می گردد وظیفه روغن کاری یاتاقان ها و روتورها، همچنین خنک کاری کمپرسور و جلوگیری از سائیدگی و ... در کمپرسور چیلر را به عهده دارد.

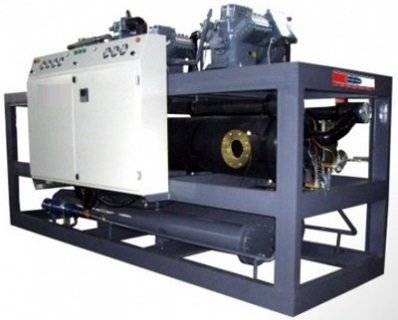

چیلر تراکمی هوایی اسکرو 110 تن تبرید بویلر صنعت مدل DTCHS110

مشخصات فنی و ویژگی‌ّهای چیلر تراکمی هوایی اسکرو 110 تن تبرید بویلر صنعت مدل DTCHS110

بدنه :
چیلر تراکمی هوایی اسکرو 110 تن تبرید بویلر صنعت مدل DTCHS110 دارای بدنه مستحکم از جنس استیل گالوانیزه به ضخامت 3 میلی متر برای شاسی و تا 2 میلی متر برای چهار چوب بوده و همچنین این چیلر دارای قابلیت نصب در محیط های بیرونی، عدم اشغال فضاهای داخلی موردنیاز و برش و شکل دهی بدنه با کنترل کامپیوتری نیز است.
کمپرسور :
چیلر تراکمی هوایی اسکرو 110 تن تبرید بویلر صنعت دارای کمپرسور از نوع اسکرو ساخت برندهای معتبر اروپایی با گاز مبرد R22 بوده که دارای قابلیت نصب در یک یا چند مدار است.
کمپسور اسکرو چیلرهای هوایی بویلر صنعت مجهز به لرزه گیر به منظور کاهش صدا، بازدهی بسیار بالا و عمر طولانی، سنسور کاهش جریان هجومی و محافظ حرارتی موتور می باشد.
فن :
فن چیلرهای تراکمی هوایی بویلر صنعت با کمپرسور اسکرو دارای تیغه هایی از جنس آلومینیومی یا ABS، پوشش محافظ از جنس استیل گالوانیزه، کلاس عایق بندی موتور از نوع F و B و کلاس حفاظتی موتور IP54 است.
لوازم کنترلی و ابزار دقیق مدار برودت :
چیلرهای هوایی اسکرو بویلر صنعت مجهز به قطعاتی از معتبرترین برندهایی اروپایی هستند که عبارتند از:
- شیر اطمینان : در چیلرهای هوایی بویلر صنعت شیر اطمینان مقدار گاز و میزان رطوبت موجود در خط مایع را نشان می دهد.
- شیر برقی: شیر برقی که توسط بوبین نصب شده بر روی ساقه آن قطع و وصل می گردد، با برقدار شدن بوبین شیر برقی مسیر عبور مایع مبرد باز و با قطع جریان مسیر عبور مایع بسته می شود.
- شیر انبساط (Expansion valve) : یک شیر حرارتی قابل تنظیم است که قبل از ورود مایع مبرد به اواپراتور باعث کاهش فشار مایع مبرد و آماده سازی آن برای تبخیر در دمای اواپراتور می گردد.
- ترموستات (Thermostat) و Pressure switch : چیلرهای تراکمی هوایی بویلر صنعت جهت کنترل دمای آب اواپراتور و کنترل ظرفیت چیلر، به ترموستات (Thermostat) و به منظور کنترل فشار رانش و مکش به Pressure switch مجهز شده تا در صورت کاهش یا افزایش بیش از حد فشار، کمپرسور خاموش شود.
- فیلتر درایر (Dryer Filter) : از این فیلتر جهت جذب رطوبت در مسیر مایع مبرد و فیلتر ساکشن (Suction Filter) جهت جلوگیری از ورود ناخالصی‌ها استفاده می شود.
- آنتی فریز (Anti Freeze) : آنتی فریز (Anti Freeze) در چیلر تراکمی هوایی بویلر صنعت جهت جلوگیری از یخ زدگی آب در اوپراتور، نصب می گردد.
اواپراتور :
اواپراتور چیلر تراکمی هوایی اسکرو 110 تن تبرید بویلر صنعت مدل DTCHS110 از نوع پوسته و لوله (SHELL&TUBE) و با پوسته از جنس استیل کربن و لوله از جنس مس بوده که با فوم و روکش آلومینیومی ضد اشعه UV عایق بندی شده و همچنین دارای طراحی متناسب با نیاز پروژه و ظرفیت واقعی تبرید نیز است.
کندانسور :
کویل های کندانسور چیلرهای هوایی اسکرو بویلر صنعت از لوله های مسی و فین های آلومینیومی ساخته شده و براساس تکنولوژی turbo fin جهت افزایش تبادل حرارتی طراحی می شوند.
همچنین به منظور افزایش راندمان کمپرسور این دستگاه ها دارای سابکول و قابلیت کارکرد در محیط با دمای بالا نیز بوده و متناسب با نیاز پروژه و ظرفیت واقعی تبرید طراحی می گردد.
تابلو برق :
تابلو برق چیلر تراکمی هوایی اسکرو بویلر صنعت مدل DTCHS110 شامل قطعاتی با کیفیت از معتبرترین برندهای جهانی است که عبارتند از :
- کنترلر danfoss و siemens
- کنترل بار Schneider، Siemens
- اینورتر فن کندانسور LS,Schneider
- کنتاکتور Schneider، Siemens ، Hyundai

بویلر صنعت؛ هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)

مزایای کمپرسور اسکرو در چیلر تراکمی هوایی اسکرو 110 تن تبرید بویلر صنعت مدل DTCHS110

باتوجه به اینکه چیلر تراکمی هوایی اسکرو 110 تن تبرید بویلر صنعت مدل DTCHS110 و سایر ظرفیت های چیلرهای تراکمی اسکرو بویلر صنعت دارای کمپرسور اسکرو هستند، به توصیف مزایای این کمپرسورها می پردازیم که عبارتند از :

کم حجم و پرتوان
دارای طول عمر بالا
سازگار با هر نوع مبرد
دارای صدا و لرزش کمتر
نیاز به تعمیر و نگهداری کمتر
نزدیک بودن ظرفیت اسمی و واقعی
دارای ارتعاش کمتر ( بدلیل چرخشی بودن حرکت)
دارای کنترل ظرفیت متغیر اتوماتیک و دستی (اختیاری)
زیربار رفتن تدریجی و کاهش 25 درصدی مصرف برق چیلر
دارای قابلیت اتصال به سیستم BMS یا کنترل هوشمند ساختمان
دارای مقاومت در برابر بازگشت مایع (بدلیل نحوه تراکم گاز و عدم وجود (valve plate))
دارای استهلاک پایین (بدلیل وجود قطعات متحرک کمتر و حرکت دورانی به جای رفت و برگشتی)
دارای قابلیت وسیع برای کنترل ظرفیت ( بصورت پیوسته که موجب عملکرد بهتر کل سیستم می گردد.)
دارای ظرفیت های بالاتر ( با توجه به قابلیت بالای کنترل ظرفیت برای استفاده در تناژهای بالای 50 تن تبرید)

موارد مهم هنگام سفارش چیلر تراکمی هوایی اسکرو بویلر صنعت

ظرفیت ها و مشخصات اعلام شده در جدول مشخصات فنی براساس دمای آب سرد 45 درجه فارنهایت و دمای کندانسینگ 122 درجه فارنهایت ارائه شده و جهت آگاهی از ظرفیت در سایر شرایط ، با بخش مهندسی بویلر صنعت ارتباط برقرار فرمایید.
در هنگام سفارش و خرید چیلر تراکمی هوایی ظرفیت ها و مشخصات اعلام شده مربوط به گاز فریون 22 بوده و جهت آگاهی از شرایط برای سایر مبردها، با بخش مهندسی بویلر صنعت ارتباط برقرار فرمائید.
ساخت انواع چیلر تراکمی هوایی اسکرو بویلر صنعت با کمپرسور اسکرو درسایر ظرفیت ها بنا به سفارش کارفرمایان امکان پذیر می باشد .
کمپرسورهای اسکرو در چیلر های تراکمی بویلر صنعت معمولا" از برند های معتبری مانند Bitzer ، Danfus، Copeland و یا براساس موجودی از کمپرسورهای با کیفیت مشابه می باشند .
تغییر در مشخصات فنی و تجهیزات مورد استفاده در چیلر هوایی اسکرو بویلر صنعت بر اساس سفارش مشتری ( مانند نصب مبدل صفحه ای برای کنداکسور و اواپراتور ) با قیمت های متفاوت قابل انجام خواهد بود .

نکات لازم برای نصب چیلر تراکمی هوایی اسکرو بویلر صنعت

در حمل و نقل چیلر تراکمی هوایی اسکرو بویلر صنعت جهت جابجایی چیلر از محل های از پیش تعیین شده موجود روی چیلر استفاده نمائید و هیچ گاه از لوله های ارتباطی و اجزاء چیلر برای بلند کردن استفاده نکنید.
لوله های ارتباطی باید بدون تنش و فشار به چیلر متصل شوند، به طوری که پس از اتصال لوله ها اگر یک اتصال فلنجی نزدیک به چیلر را آزاد کنید محور دو فلنج همچنان در جای خود ثابت بماند.
چیلرها را تراز نصب کنید و پس از آب اندازی اواپراتور و کندانسور، تراز بودن آن ها را مجددا بررسی کنید.
برای جلوگیری از ورودی ضربات ناشی از جریان آب به چیلر از لرزه گیرهای مناسب استفاده نمائید.
دهش پمپ های برج خنک کننده (کولینگ واتر) و آب سرد فن کوئل ها (چیلر واتر) را به دستگاه متصل کنید.
در مدار مکش آب پمپ های کولینگ و چیلر لزوما باید صافی نصب گردد.
محل نصب چیلر باید از لحاظ تهویه و جریان آزاد هوا و دمای محیط مناسب باشد. در غیر اینصورت افزایش دمای کندانس نه تنها موجب ازدیاد مصرف برق می شود بلکه ممکن است باعث بروز صدمه به آن نیز گردد.
برای مکان هایی که به صدا و ارتعاش بیش از اندازه حساس هستند لازم است تمهیداتی برای جلوگیری از انتقال ارتعاش و صدا در آن فراهم شود.
برای حفظ شرایط مناسب بهره برداری ، تعمیرات احتمالی ، اسیدشویی کویل کندانسور و اواپراتور و همچنین تهویه اطراف چیلر ، حداقل فاصله هر طرف چیلر با دیوار یا موانع دیگر از هر طرف دست کم 1.8 متر است.
