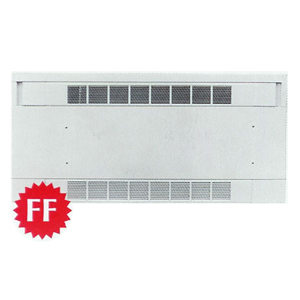

فن کوئل زمینی توکار با نما تهویه یکی از تجهیزات سیستم‌های تهویه مطبوع مرکزی است که برای سرمایش و گرمایش فضا مورد استفاده قرار می‌گیرد. طراحی توکار باعث می‌شود بخش اصلی دستگاه داخل فضای معماری قرار گرفته و نمای دستگاه در محل نصب ظاهر مرتب‌تری ایجاد کند. این نوع فن کویل برای پروژه‌هایی که محدودیت‌های معماری و زیبایی‌شناختی دارند مناسب است. عملکرد فن کویل بر پایه عبور هوای محیط از روی کویل آب سرد یا گرم انجام می‌شود. برای انتخاب صحیح آن باید ظرفیت هوادهی، ظرفیت سرمایشی و گرمایشی، ابعاد محل نصب و شرایط سیستم موتورخانه یا چیلر بررسی شود. دسترسی مناسب برای سرویس فیلتر، فن و کویل نیز هنگام اجرای دستگاه اهمیت دارد. فن کوئل زمینی توکار با نما تهویه می‌تواند در پروژه‌های مسکونی، اداری، هتل‌ها و ساختمان‌های تجاری مورد استفاده قرار گیرد. طراحی توکار و وجود نما امکان هماهنگی بهتر تجهیزات با معماری داخلی را فراهم می‌کند و انتخاب ظرفیت صحیح، شرط اصلی عملکرد مناسب آن است.
راهنمای انتخاب و خرید فن کوئل زمینی توکار با نما تهویه
- مشخصات فنی و قیمت فن کوئل های زمینی تهویه با کویل یک ردیفه(استاندارد)و لوله های مسی به قطر 5/8 و 14 پره در اینچ ارائه گردیده اند.
- به منظور برآورد تقریبی فن کوئل مورد نیاز ( بر اساس متراژ هر یک از بخشهای ساختمان ) به جدول زیر مراجعه نمائید.
-
| مدل فن کوئل |
حداکثر زیربنای مورد استفاده |
| FF200 |
تا 14 متر مربع |
| FF300 |
تا 20 متر مربع |
| FF400 |
تا 28 متر مربع |
| FF600 |
تا 40 متر مربع |
| FF800 |
تا 56 متر مربع |
| FF1000 |
تا 70 متر مربع |
| FF1200 |
تا 80 متر مربع |
- مقادیر قدرت سرمایش و گرمایش ارائه شده فن کوئل ها باشرایط دمای طرح داخل و دور حد اکثر در نظر گرفته شده است و در دور متوسط ضریب تصحیح فن کوئل های زمینی تهویه فوق برای حجم هوادهی 0.85 و برای قدرت سرمایش و گرمایش 0.93 می باشد.
- فن کوئل های زمینی تهویه با کویل دوردیفه ( با ظرفیت سرمایش و گرمایش بیشتر) براساس سفارش مشتری و با قیمت های بالا تر نیز تولید می گردند.
- کلیه فن کوئل های سقفی و زمینی شرکت تهویه با استفاده از ورق های گالوانیزه به ضخامت 1/5 میلی متر در بدنه و تشت تولید می شوند.
- فن در انواع فن کوئل های زمینی و سقفی تهویه از جنس ABS و حلزونی فن ها از جنس پلی پروپیلن (P.P) می باشند.
- همچنین کلیه فن کوئل های تهویه از الکتروموتورهای سه سرعته تحت لیسانس sisme ایتالیا (الکتروژن) مجهز به محافظ حرارتی جهت حفاظت موتور در برابر بارهای اضافی و دمای بیش از حد سیم پیچ موتور برخوردارند.
- از دیگر ویژگیهای فن کوئل های زمینی و سقفی تهویه می توان به استفاده از عایق پلی استایرن در زیرسینی یا تشت ، دارا بودن فیلتر قابل شستشو ، دارا بودن شیر هواگیری با کاربری آسان در آنها اشاره نمود.
- کلیه فن کوئل های تهویه دارای یکسال گارانتی و ده سال خدمات بعد از فروش می باشند.
- قبل از اعلام سفارش ساخت می باید چپ یا راست بودن محل اتصال لوله ها به فن کوئلهای مورد نیاز پروژه مشخص گردد.
